Lumikuorman muotokerroin (μ) kertoo, miten katon muoto, kaltevuus ja lumen epätasainen jakautuminen vaikuttavat katolle kohdistuvaan lumikuormaan. Se on tärkeä osa katon lumikuorman mitoitusta, koska lumi ei aina jakaudu katolle tasaisesti.
Loivalla tai tasakatolla lumi voi pysyä suurelta osin katolla. Jyrkemmällä katolla osa lumesta voi liukua pois, mutta esimerkiksi lumiesteet, jiirit, kattotasojen erot ja tuuli voivat muuttaa kuormituksen jakautumista merkittävästi.
Kiinteistönomistajille ja isännöitsijöille reaaliaikainen lumikuorman seuranta voi tarjota jatkuvaa tietoa katon kuormituksen muutoksista ja auttaa havaitsemaan nopeasti tilanteet, joissa lumikuorma kasvaa.
Mikä on lumikuorman muotokerroin?
Lumikuorman muotokerroin μ on kerroin, jolla maassa olevan lumen ominaiskuormaa muunnetaan katon laskennalliseksi lumikuormaksi. Yksinkertaistettuna katon lumikuorma voidaan esittää kaavalla:
s = μ × sk
jossa:
- s = katon lumikuorma (kN/m²)
- μ = lumikuorman muotokerroin
- sk = maassa olevan lumen ominaisarvo (kN/m²)
Muotokerroin riippuu muun muassa katon kaltevuudesta ja muodosta sekä siitä, voiko lumi liikkua tai kinostua tietyille katon alueille.
Siksi pelkkä alueen maakuorma ei vielä kerro, kuinka lumikuorma jakautuu tietyn rakennuksen katolle.
Miten katon kaltevuus vaikuttaa lumikuorman muotokertoimeen?
Katon kaltevuus vaikuttaa siihen, kuinka helposti lumi voi pysyä katolla tai liukua pois. Muotokerrointa tarkastellaan katon geometrian perusteella, mutta todellisessa suunnittelussa myös lumen epätasainen jakautuminen ja muut kuormitustapaukset on otettava huomioon.
Alla oleva taulukko havainnollistaa muotokertoimen käyttäytymistä katon kaltevuuden muuttuessa:
| Katon kaltevuus (α) | Muotokerroin μ₁ | Vaikutus |
|---|---|---|
| 0°–30° | 0,8 | Lumi pysyy yleensä suurelta osin katolla |
| 30°–60° | Lineaarinen 0,8 → 0,0 | Lumen liukuminen lisääntyy kaltevuuden kasvaessa |
| Yli 60° | 0,0 | Lumen oletetaan liukuvan pois kyseisessä yksinkertaistetussa kuormitustapauksessa |
Arvoja ei kuitenkaan pidä käyttää yksittäisen katon turvallisuuden arviointiin ilman, että kaikki suunnittelussa tarvittavat kuormitustapaukset on tarkistettu.
Miten eri kattomuodot vaikuttavat lumikuorman muotokertoimeen?
Harjakatto ja pulpettikatto
Harja- ja pulpettikatoilla lumen jakautuminen riippuu katon kaltevuudesta, tuulesta ja katon ympäristöstä.
Tasaisessa lumijaossa muotokerroin voidaan määrittää katon kaltevuuden perusteella. Tuuli voi kuitenkin siirtää lunta katon osasta toiseen ja muodostaa epätasaisen kuormituksen.
Harjakatolla tämä voi tarkoittaa, että toinen lape kuormittuu enemmän kuin toinen. Epäsymmetrinen lumikuorma on tärkeä huomioida rakenteellisessa mitoituksessa, koska kuorma ei tällöin jakaudu tasaisesti kattorakenteille.
Tasakatot
Tasakatolla lumi ei yleensä pääse liukumaan pois samalla tavalla kuin jyrkältä katolta. Siksi lumen kertymiseen ja epätasaiseen jakautumiseen kannattaa kiinnittää erityistä huomiota.
Parapetit, tekniset laitteet ja muut katon rakenteet voivat estää lumen liikkumista ja aiheuttaa paikallista kinostumista.
Tasakatolla muotokerroin ei siis yksin ratkaise todellista kuormitustilannetta. Myös lumen määrä, tiheys ja jakautuminen on otettava huomioon.
Jiirit ja sahakatot
Jiiri on kahden kattolappeen muodostama sisätaite. Se voi olla kohta, johon lumi kertyy ja kinostuu tavallista enemmän.
Sahakatot ja muut monimuotoiset kattorakenteet voivat sisältää useita kohtia, joissa lumen epätasainen jakautuminen lisää paikallista kuormitusta.
Siksi jiirien ja muiden geometrisesti haastavien kohtien lumikuorma on tarkasteltava erikseen rakenteellisen mitoituksen yhteydessä.
Miten kattotasojen erot vaikuttavat lumikuormaan?

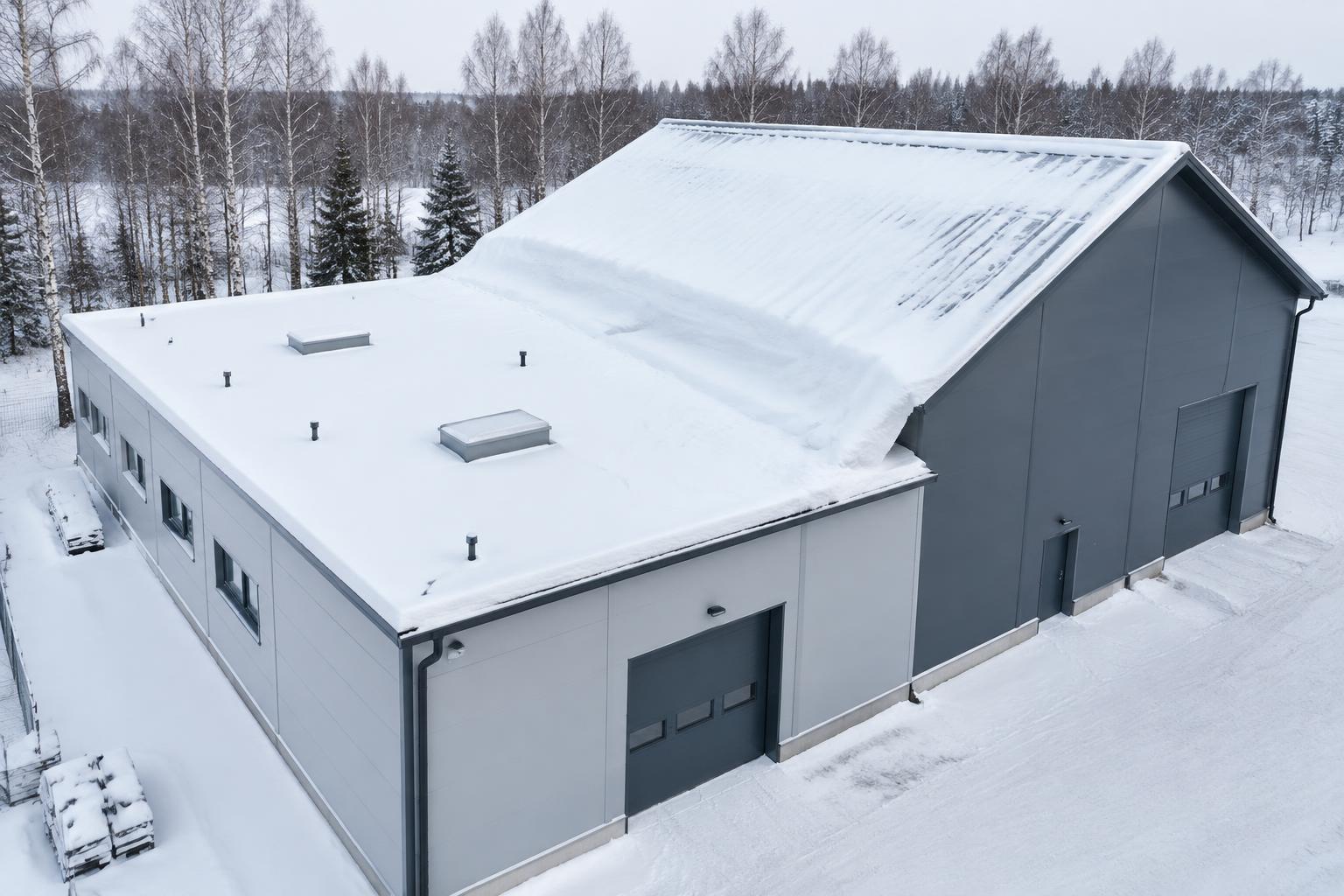

Kun matalampi kattotaso sijaitsee korkeamman rakennuksen tai kattotason vieressä, tuuli voi siirtää lunta korkeammalta tasolta alemmalle.
Tällaisissa tilanteissa käytetään erillistä μ₂-muotokerrointa, jonka suuruuteen vaikuttavat esimerkiksi:
- kattotasojen välinen korkeusero
- korkeamman katon geometria
- lumen kinostuminen
- tuuliolosuhteet
- tarkasteltavan alueen mitat.
Korkean rakennuksen vieressä sijaitsevalle matalammalle katolle voi muodostua paikallinen lumikuorma, joka on huomattavasti suurempi kuin tasaisesti jakautunut kuorma.
Tällaisia tilanteita esiintyy esimerkiksi:
- varastohalleissa
- teollisuusrakennuksissa
- kauppakeskuksissa
- laajennetuissa rakennuksissa
- rakennuksissa, joissa kattotasot ovat eri korkeuksilla.
Miten lumiesteet vaikuttavat lumikuorman muotokertoimeen?
Lumiesteet estävät lumen hallitsematonta liukumista katolta. Ne ovat tärkeitä erityisesti silloin, kun katolta putoava lumi voisi aiheuttaa vaaraa ihmisille tai omaisuudelle.
Lumiesteet vaikuttavat myös siihen, miten lumi käyttäytyy katon pinnalla. Jyrkällä katolla lumi voisi muuten liukua helpommin pois, mutta lumieste voi pitää lunta paikallaan ja lisätä katon kyseisen alueen kuormitusta.
Siksi lumiesteet ja niiden vaikutus lumikuormaan on otettava huomioon katon suunnittelussa.
Mikä on lumikuorman ominaisarvo Suomessa?
Lumikuorman muotokerroin kertoo katon muodon vaikutuksesta, mutta kokonaiskuormaan vaikuttaa myös alueellinen maassa olevan lumen ominaisarvo sk.
Suomessa lumikuormat vaihtelevat alueittain. Pohjois-Suomessa lumikuormitus voi olla suurempi kuin Etelä-Suomessa, mutta tarkka mitoitusarvo riippuu sijainnista ja sovellettavista suunnitteluperusteista.
On tärkeää erottaa toisistaan:
- maassa oleva lumikuorma
- katon laskennallinen lumikuorma
- katolla tällä hetkellä oleva todellinen lumikuorma.
Ajankohtaista maaston lumikuormaa voi seurata Vesi.fi lumitilannepalvelusta. Vesi.fi mukaan lumikuorma kertoo lumikerroksen painon kilogrammoina neliömetrillä ja vastaa lumen vesiarvoa.
Maaston lumikuormaa ei kuitenkaan pidä tulkita suoraan tietyn katon todelliseksi kuormaksi, koska katon muoto, tuuli ja lumen kinostuminen voivat muuttaa kuorman jakautumista.
Miten katon lumikuorma lasketaan?
Lumikuorman arvioinnissa voidaan käyttää yksinkertaistettua kaavaa:
s = μ × sk
Laskenta etenee periaatteessa näin:
- Määritä rakennuksen sijainnin perusteella sovellettava maassa olevan lumen ominaisarvo sk.
- Selvitä katon kaltevuus ja geometria.
- Määritä sopiva lumikuorman muotokerroin μ.
- Tarkista mahdolliset jiirit, kattotasojen erot ja muut kohdat, joissa lumi voi kinostua.
- Tarkastele tarvittavat kuormitustapaukset rakenteellisen mitoituksen yhteydessä.
- Laske katon lumikuorma valitun kuormitustapauksen perusteella.
Esimerkki
Oletetaan yksinkertaistettu tilanne, jossa:
- sk = 2,5 kN/m²
- μ = 0,8
Tällöin:
s = 0,8 × 2,5 = 2,0 kN/m²
Tämä vastaa noin 200 kg/m².
Esimerkki havainnollistaa muotokertoimen vaikutusta, mutta yksittäisen rakennuksen mitoituksessa on käytettävä rakennuksen suunnitteluun soveltuvia arvoja ja kaikkia tarvittavia kuormitustapauksia.
Miksi lumikuorman muotokerroin ei yksin riitä?
Lumikuorman muotokerroin on laskennallinen arvo. Se auttaa arvioimaan, miten lumi voi kuormittaa rakennetta tietyn katon muodon perusteella, mutta se ei kerro, kuinka paljon lunta katolla on juuri tällä hetkellä.
Todellinen kuormitustilanne voi muuttua nopeasti esimerkiksi silloin, kun:
- lumi muuttuu märäksi ja raskaammaksi
- uusi lumisade lisää kuormaa
- vesi imeytyy lumikerrokseen
- tuuli muodostaa kinoksia
- lumi pakkautuu tai jäätyy
- kattorakenteissa on vaurioita
- rakennukseen on tehty muutoksia.
Vesi.fi mukaan lumikuorma riippuu lumen syvyydestä ja tiheydestä. Siksi sama lumikerroksen korkeus voi aiheuttaa erilaisen kuormituksen eri sääolosuhteissa.
Lumikuorman seuranta suurilla katoilla
Suurissa rakennuksissa katon lumitilanteen jatkuva seuranta voi helpottaa kiinteistön ylläpitoa ja päätöksentekoa.
Seuranta voi olla hyödyllistä esimerkiksi:
- teollisuusrakennuksissa
- varastoissa
- logistiikkakeskuksissa
- urheiluhalleissa
- ratsastusmaneeseissa
- kaupallisissa kiinteistöissä
- muissa suurissa rakennuksissa.
Erityisesti laajoilla katoilla manuaalinen tarkastaminen voi olla haastavaa. Sensoripohjainen seuranta voi auttaa havaitsemaan kuormituksen muutoksia ilman jatkuvia kattokäyntejä.
Lumikuorma-anturi voi tuottaa jatkuvaa tietoa katon kuormituksesta ja auttaa tunnistamaan tilanteita, joissa kuormitus kasvaa nopeasti.
Mittaustieto ei korvaa rakennesuunnittelijan arviota, mutta se voi täydentää rakennuksen ylläpidon käytössä olevaa tietoa.
Milloin katon lumikuormaan kannattaa kiinnittää erityistä huomiota?
Erityistä huomiota tarvitaan, jos katolla havaitaan:
- suuria lumikinoksia
- selvästi epätasaista lumen jakautumista
- näkyvää rakenteiden taipumista
- uusia halkeamia
- ovien tai ikkunoiden äkillistä jumittumista
- poikkeavia naksumis- tai natinaääniä
- uusia rakennevaurioita
- ongelmia veden poistumisessa.
Yksittäinen merkki ei vielä kerro katon kantavuudesta. Jos rakennuksessa havaitaan selviä rakenteellisia muutoksia, tilanne kannattaa arvioida ammattilaisen kanssa.
Yhteenveto
Lumikuorman muotokerroin kertoo, miten katon muoto ja kaltevuus vaikuttavat laskennalliseen lumikuormaan. Se on tärkeä osa katon lumikuorman arviointia, mutta se ei yksin kerro katon todellista kuormitustilannetta.
Loivilla katoilla lumi voi pysyä katolla suurelta osin. Jyrkillä katoilla lumi voi liukua pois, mutta lumiesteet ja muut rakenteet voivat muuttaa tilannetta. Jiirit, kattotasojen erot ja tuulen aiheuttama kinostuminen voivat puolestaan lisätä paikallista lumikuormaa.
Siksi katon lumikuormaa arvioitaessa on tarkasteltava sekä laskennallista muotokerrointa että todellisia olosuhteita. Suurissa rakennuksissa jatkuva mittaus voi auttaa havaitsemaan kuormituksen muutoksia ajoissa.
Usein kysyttyä
Mikä on lumikuorman muotokerroin?
Lumikuorman muotokerroin μ on kerroin, jolla maassa olevan lumen ominaiskuorma muunnetaan katon laskennalliseksi lumikuormaksi. Siihen vaikuttavat muun muassa katon kaltevuus ja muoto sekä lumen mahdollinen kinostuminen.
Mikä on muotokerroin tasakatolla?
Yksinkertaisessa kuormitustapauksessa tasakaton ja loivan katon perusarvona käytetään 0,8. Todellisessa mitoituksessa myös lumen epätasainen jakautuminen ja muut kuormitustapaukset on tarkastettava.
Voiko lumikuorman muotokerroin olla yli 1,0?
Kyllä. Erityisesti jiireissä, kattotasojen eroissa ja muissa kohdissa, joissa lumi voi kinostua, paikallinen muotokerroin voi olla huomattavasti suurempi kuin 1,0. Tarkka arvo riippuu rakenteen geometriasta ja sovellettavasta mitoituksesta.
Miten lumiesteet vaikuttavat lumikuormaan?
Lumiesteet estävät lumen liukumista pois katolta. Tämän vuoksi niiden vaikutus lumen kertymiseen ja katon kuormitukseen on otettava huomioon rakenteellisessa suunnittelussa.
Mikä vaikuttaa Suomen lumikuormaan?
Lumikuormaan vaikuttavat muun muassa rakennuksen sijainti, lumen määrä ja tiheys, katon muoto, kaltevuus, tuuli ja lumen epätasainen kinostuminen.
Miten katon lumikuorma lasketaan?
Yksinkertaistettu peruskaava on s = μ × sk, jossa μ on lumikuorman muotokerroin ja sk maassa olevan lumen ominaisarvo. Yksittäisen rakennuksen mitoituksessa on kuitenkin huomioitava kaikki sovellettavat kuormitustapaukset ja rakennuksen suunnitteluperusteet.
