Mikä on LoRa-gateway ja miten se toimii?

LoRa-gateway on laite, joka vastaanottaa langattomien IoT-antureiden lähettämiä datapaketteja ja välittää ne verkkopalvelimelle tai pilvipalveluun. Se yhdistää anturit keskitettyyn järjestelmään, jossa mittaustietoja voidaan tallentaa, analysoida ja hyödyntää hälytyksissä.

LoRa-teknologia sopii erityisesti sovelluksiin, joissa tietoa pitää siirtää pitkien etäisyyksien päähän pienellä energiankulutuksella. Sitä käytetään esimerkiksi rakennusten, teollisuuslaitosten ja infrastruktuurin valvonnassa.

NevoSensin rakennusten ja teollisuuden valvontajärjestelmät hyödyntävät antureita ja langatonta tiedonsiirtoa mittaustietojen keräämiseen. Sovelluksesta riippuen järjestelmällä voidaan seurata esimerkiksi lumikuormaa, lämpötilaa, kosteutta ja rakenteiden kallistumista.

Mikä on ero LoRan ja LoRaWANin välillä?

LoRa ja LoRaWAN liittyvät toisiinsa, mutta ne tarkoittavat eri asioita.

LoRa on radiotekniikka, jonka avulla pieniä tietomääriä voidaan siirtää pitkien etäisyyksien päähän pienellä virrankulutuksella. Tekniikka perustuu Chirp Spread Spectrum (CSS) -modulaatioon.

LoRaWAN on tiedonsiirtoprotokolla, joka määrittää, miten yhteensopivat anturit, gateway-laitteet ja verkkopalvelimet kommunikoivat keskenään. Se sisältää muun muassa verkon hallintaan ja tietoturvaan liittyviä mekanismeja.

LoRa-gateway vastaanottaa yhteensopivien anturien radiosignaaleja. LoRaWAN-verkossa se välittää datapaketit verkkopalvelimelle, joka käsittelee verkkoliikennettä ja ohjaa tietoja eteenpäin.

Lisätietoja teknologiasta löytyy LoRa Alliancen virallisesta LoRaWAN-oppaasta.

Miten LoRa-gateway toimii?

LoRa-gateway on osa tiedonsiirtoketjua, joka yhdistää anturit keskitettyyn järjestelmään. Prosessi etenee yleensä seuraavasti:

1. Anturi mittaa arvon. Se voi mitata esimerkiksi lumikuormaa, lämpötilaa, kosteutta tai kallistumaa.
2. Anturi lähettää tiedot. Mittaustiedot pakataan datapaketiksi ja lähetetään langattomasti LoRa-radiotekniikalla.
3. Gateway vastaanottaa paketin. Laite vastaanottaa radiosignaalin ja toimii siltana langattoman yhteyden ja tietoverkon välillä.
4. Tiedot välitetään eteenpäin. Gateway käyttää mallin ja asennuksen mukaan esimerkiksi Ethernetiä, Wi-Fiä tai mobiiliverkkoa.
5. Verkkopalvelin käsittelee tiedot. LoRaWAN-järjestelmässä palvelin huolehtii verkkotoiminnoista ja voi tunnistaa usean gatewayn vastaanottamat päällekkäiset paketit.
6. Pilvipalvelu näyttää tiedot. Mittaustiedot voidaan tallentaa, visualisoida ja hyödyntää hälytyksissä tai analytiikassa.

Gatewayn ei yleensä tarvitse tulkita anturin mittaamaa arvoa välittääkseen datapaketin eteenpäin. Näin samaa infrastruktuuria voidaan käyttää useiden yhteensopivien anturityyppien kanssa.

NevoSensin LoRa-gateway on suunniteltu rakennusten ja teollisuuden valvontaratkaisuihin. Tuotteen yhteensopivuus, liitännät ja tuetut ominaisuudet kannattaa tarkistaa käyttökohteen vaatimusten mukaan.

Yksikanavainen vai monikanavainen LoRa-gateway?

Gateway-laitteet eroavat toisistaan muun muassa siinä, kuinka montaa radiokanavaa ne voivat kuunnella samanaikaisesti.

Yksikanavainen gateway kuuntelee vain yhtä kanavaa kerrallaan. Se voi sopia yksinkertaisiin kokeiluihin ja prototyyppeihin, mutta sen kapasiteetti ja toiminnot ovat rajallisemmat kuin täysimittaisessa LoRaWAN-gateway-laitteessa.

Monikanavainen gateway pystyy kuuntelemaan useita kanavia samanaikaisesti LoRa-keskittimen avulla. Tämä mahdollistaa useampien anturien viestien vastaanottamisen ja soveltuu paremmin suurempiin asennuksiin.

Todellinen kapasiteetti riippuu kuitenkin myös anturien lähetysväleistä, datapakettien koosta, radio-olosuhteista ja verkon asetuksista.

Rakennusten, teollisuuden ja infrastruktuurin ammattikäytössä kannattaa tarkistaa, että gateway tukee tarvittavia LoRaWAN-toimintoja ja vastaa järjestelmän kapasiteettivaatimuksia.

DIY-vai teollinen LoRa-gateway?

Harrastajille ja testaukseen on tarjolla edullisia ratkaisuja, jotka perustuvat esimerkiksi Raspberry Pi -laitteeseen ja LoRa-moduuliin. Ne soveltuvat teknologian opetteluun ja prototyyppien rakentamiseen.

Jatkuvassa käytössä on tärkeää arvioida myös toimintavarmuutta, käyttölämpötilaa, kotelointia, huoltoa ja teknisen tuen saatavuutta.

Lumikuorman ja rakennusten valvonnassa gateway kannattaa valita dokumentoitujen teknisten vaatimusten perusteella. Erityisesti silloin, kun mittaustiedot vaikuttavat hälytyksiin tai turvallisuuteen, koko järjestelmän toimintavarmuus on tärkeä arviointikohde.

Kuinka monta anturia yksi LoRa-gateway voi käsitellä?

Monikanavainen LoRa-gateway voi vastaanottaa tietoja suurelta määrältä antureita. Sopivissa olosuhteissa järjestelmä voi tukea satoja tai jopa tuhansia laitteita. Yhtä kaikille gateway-laitteille sopivaa enimmäismäärää ei kuitenkaan ole.

Käytännön kapasiteettiin vaikuttavat muun muassa:

• Kuinka usein anturit lähettävät tietoja.
• Kuinka suuria datapaketit ovat.
• Kuinka monta radiokanavaa on käytettävissä.
• Millaiset radio-olosuhteet asennuspaikalla vallitsevat.
• Kuinka paljon muuta liikennettä verkossa on.
• Tarvitaanko palvelimelta antureille suuntautuvaa viestintää.

Harvoin pieniä datapaketteja lähettävä anturi kuluttaa yleensä vähemmän radiokapasiteettia kuin usein lähettävä laite. Siksi kapasiteetti kannattaa arvioida koko järjestelmän käyttötavan perusteella.

Kuinka pitkälle LoRa-gateway kantaa?

LoRa-gatewayn kantama riippuu ympäristöstä, antennin sijoittelusta ja radiotekniikan asetuksista. Sama etäisyys ei päde kaikkiin asennuksiin.

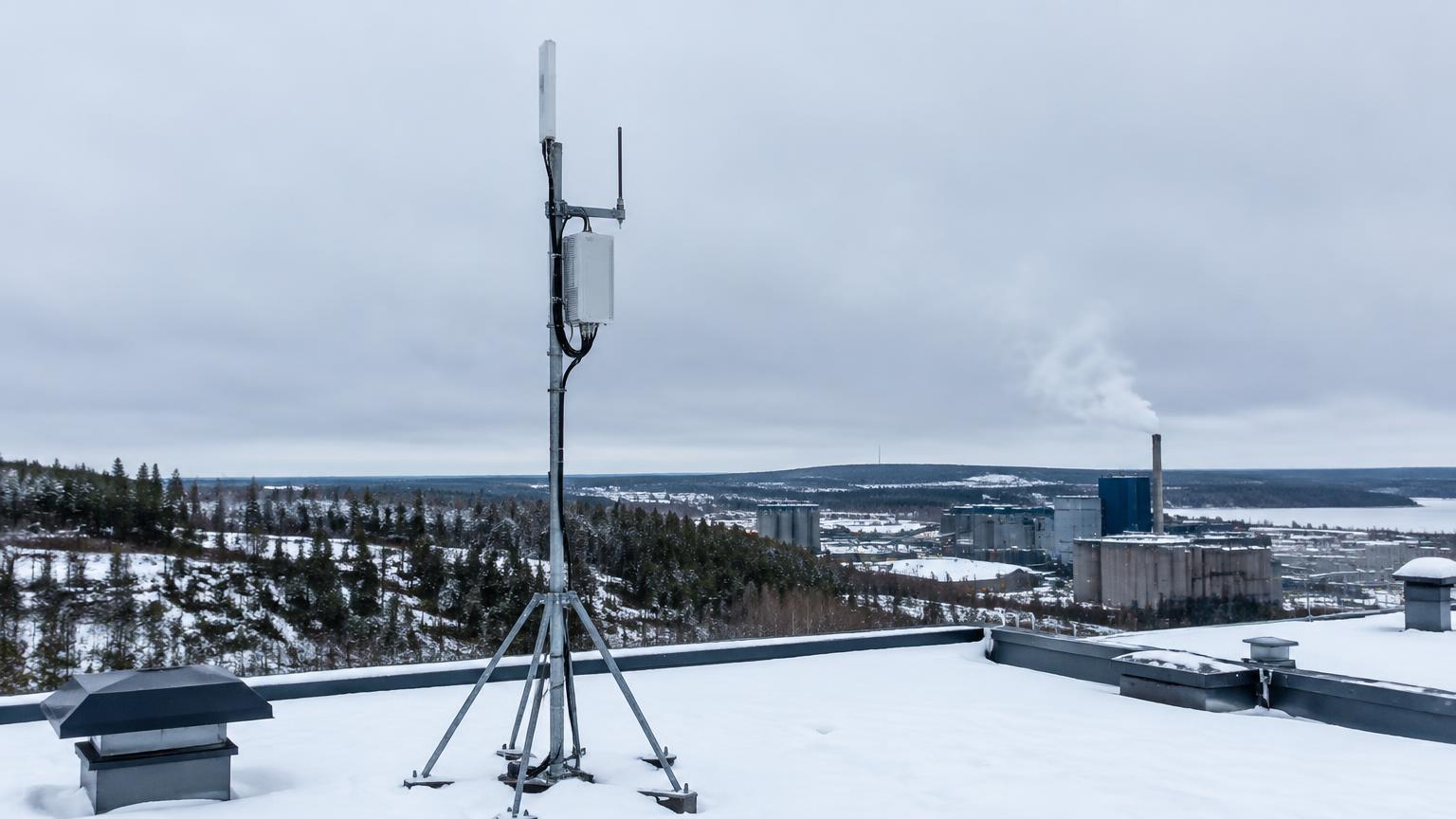

• Avoin maasto: Useiden kilometrien kantama on mahdollinen hyvässä olosuhteissa. Sopivissa olosuhteissa yhteys voi ulottua noin 10–15 kilometriin tai pidemmälle.
• Kaupunkiympäristö: Rakennukset, metallirakenteet ja muut esteet voivat lyhentää kantamaa huomattavasti.
• Rakennusten sisällä: Betoniseinät, välipohjat ja tekniset rakenteet vaikuttavat signaalin etenemiseen.
• Teollisuuympäristö: Koneet, metallipinnat ja muut radiolähteet voivat heikentää yhteyttä.

Myös spreading factor vaikuttaa tiedonsiirtoon. Suurempi arvo voi parantaa heikon signaalin vastaanottoa, mutta pienentää tiedonsiirtonopeutta ja pidentää yksittäisen paketin lähetyaikaa.

Luotettavan yhteyden varmistamiseksi kuuluvuus kannattaa testata todellisessa asennusympäristössä. Suurissa rakennuksissa voi olla tarpeen käyttää useampaa gateway-laitetta.

Sisä- vai ulkoasennus?

Sopiva asennustapa riippuu anturien sijainnista, kuuluvuudesta ja ympäristöolosuhteista.

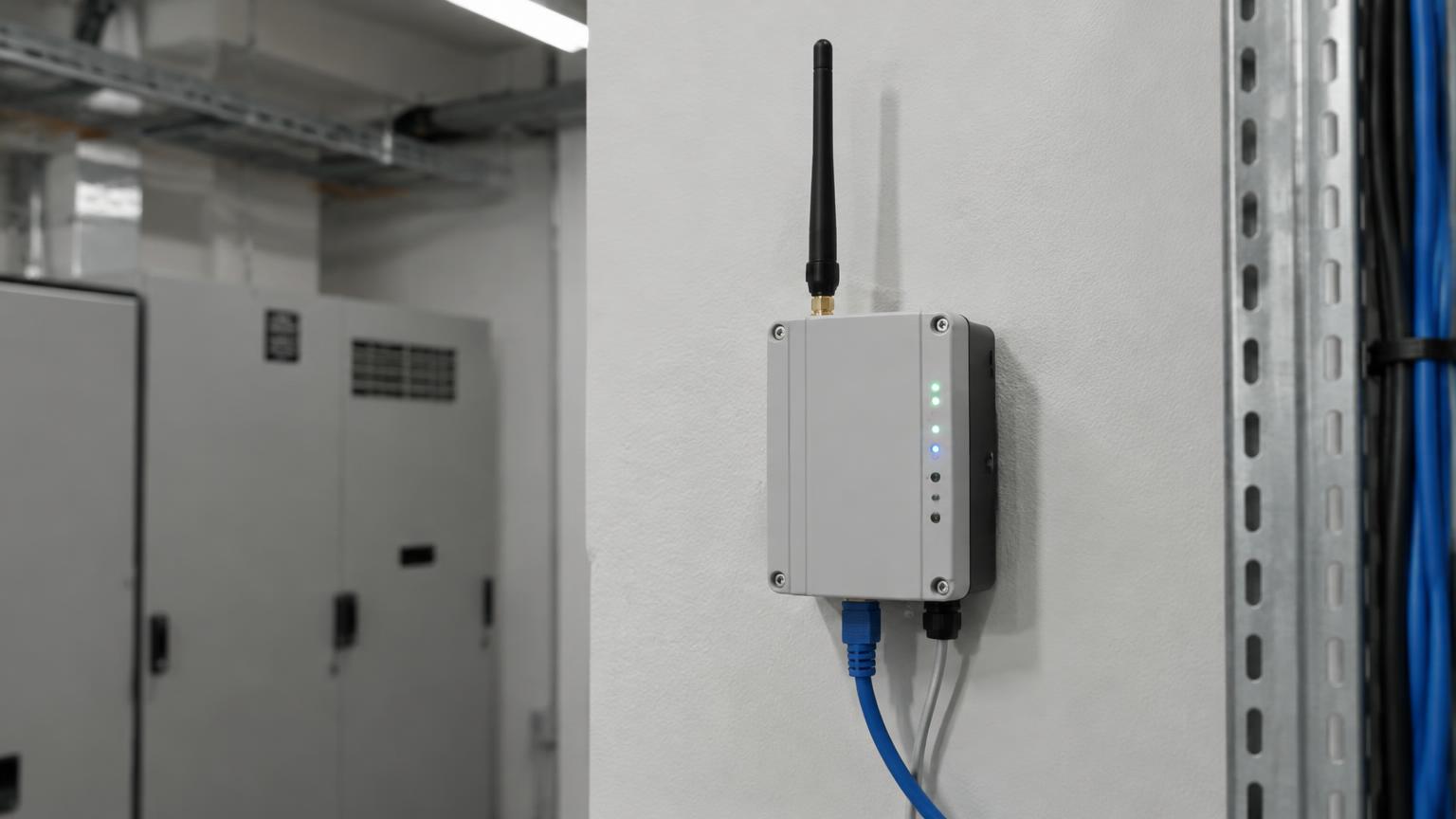

Sisäasennukseen tarkoitettu gateway sopii usein rakennuksiin, teknisiin tiloihin ja teollisuushalleihin. Asennus voi olla yksinkertaisempi, jos verkkoyhteys ja sähkösyöttö ovat jo käytettävissä. Sijoituspaikan tulee tarjota riittävä radiokuuluvuus antureille.

Ulkokäyttöön tarkoitettu gateway sopii laajoille ulkoalueille, infrastruktuuriin ja kohteisiin, joissa anturit sijaitsevat kaukana toisistaan. Laitteen on kestettävä suunnitellun asennuspaikan sääolosuhteet, ja sen kotelointiluokan on vastattava ympäristön vaatimuksia.

Asennuspaikkaa valittaessa kannattaa huomioida:

• Gatewayn ja anturien välinen etäisyys.
• Seinät, katot ja muut radioaaltoja vaimentavat esteet.
• Antennin sijainti ja asennuskorkeus.
• Sähkösyötön ja verkkoyhteyden saatavuus.
• Kosteus, pöly ja lämpötilan vaihtelut.

Huolellinen sijoittelu voi parantaa kuuluvuutta ja vähentää tiedonsiirron häiriöitä.

Julkinen vai yksityinen LoRaWAN-verkko?

LoRa-gateway voi olla osa julkista tai yksityistä LoRaWAN-verkkoa. Valinta vaikuttaa muun muassa infrastruktuurin hallintaan, kuuluvuuteen ja järjestelmän ylläpitoon.

Julkinen LoRaWAN-verkko hyödyntää olemassa olevaa verkkoinfrastruktuuria. Se voi vähentää oman laitteiston tarvetta, mutta käytettävissä oleva kuuluvuus, palvelun ehdot ja verkon ominaisuudet on tarkistettava etukäteen.

Yksityinen LoRaWAN-verkko perustuu omaan verkkoinfrastruktuuriin. Se voi tarjota enemmän hallintaa gateway-laitteiden sijoitteluun, verkon asetuksiin ja yhteyksiin muihin järjestelmiin.

Yksityinen verkko voi olla hyödyllinen teollisuuden ja kiinteistöjen valvonnassa, kun tarvitaan tietynlaista kuuluvuutta tai hallintaa. Se ei kuitenkaan automaattisesti takaa parempaa tietoturvaa tai toimintavarmuutta. Myös oikeat asetukset, käyttöoikeudet ja säännöllinen ylläpito ovat tärkeitä.

Suomessa käytettävien radiotaajuuksien, lähetystehon ja lähetyssaikkojen on vastattava voimassa olevia määräyksiä.

Mihin LoRa-gatewayta käytetään?

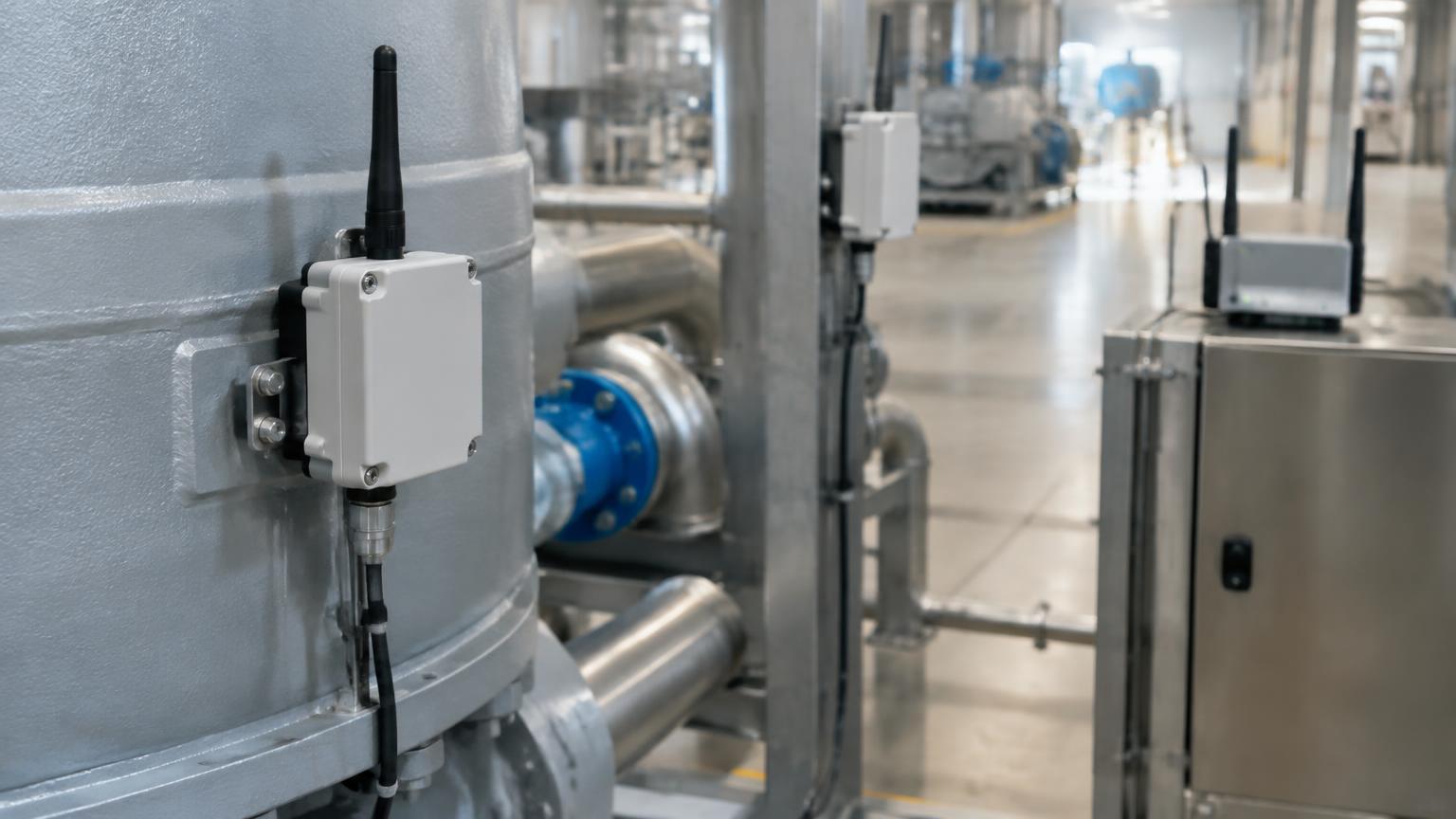

LoRa-gatewayta käytetään sovelluksissa, joissa anturien mittaustietoja halutaan siirtää langattomasti pitkien etäisyyksien päähän ilman laajaa kaapelointia.

Tyypillisiä käyttökohteita ovat:

• Lumikuorman valvonta: Lumikuorman seuranta katoilla ja muissa rakenteissa.
• Lämpötilan valvonta: Lämpötilojen seuranta rakennuksissa, teknisissä tiloissa ja kylmäketjuissa.
• Kosteuden mittaus: Kosteusolosuhteiden seuranta rakennuksissa ja teollisuusympäristöissä.
• Rakenteiden valvonta: Kallistumien ja muiden liikkeiden mittaaminen yhteensopivilla antureilla.
• Energiankulutuksen mittaus: Sähkön, veden ja kaasun kulutustietojen välittäminen, jos mittauslaitteet tukevat sitä.
• Älykäs kaupunki: Pysäköinnin, katuvalaistuksen ja ympäristöolosuhteiden seuranta.
• Maatalous: Maaperän ja ympäristön olosuhteiden mittaaminen.

Lumikuorman valvonnassa gateway toimii osana järjestelmää, joka välittää anturien mittaustietoja eteenpäin. Tutustu myös NevoSensin lumikuorma-anturiin, jos tarvitset tietoa lumikuorman mittaamisesta osana rakennuksen valvontaa.

Onko LoRa-gateway turvallinen?

Tietoturva riippuu koko LoRaWAN-järjestelmän toteutuksesta. LoRaWAN tukee AES-128-salaukseen perustuvia mekanismeja, joiden avulla voidaan suojata tiedonsiirtoa ja hallita laitteiden tunnistamista.

Verkkoliikenteen ja sovellustietojen suojaamiseen käytetään erillisiä mekanismeja. Oikein määritetyssä järjestelmässä gateway välittää datapaketit eteenpäin ilman, että se automaattisesti pääsee lukemaan salattujen sovellustietojen sisältöä.

Tietoturvaa voidaan parantaa myös seuraavilla toimenpiteillä:

• Rekisteröi laitteet asianmukaisesti ja suojaa salausavaimet.
• Rajoita pääsy gateway-laitteeseen ja sen hallintaliittymään.
• Pidä ohjelmistot ja laiteohjelmistot ajan tasalla.
• Suoja yhteydet verkkopalvelimen ja pilvipalvelun välillä.
• Seuraa verkon tilaa ja tunnista yhteyskatkokset.

Salaus on tärkeä osa tietoturvaa, mutta se ei korvaa turvallista konfigurointia, käyttöoikeuksien hallintaa tai järjestelmän ylläpitoa.

Modbus ja LoRa-gatewayn integrointi

Modbus on tiedonsiirtoprotokolla, jota käytetään monissa teollisuuden mittauslaitteissa ja automaatiojärjestelmissä. Yhteensopivilla laitteilla olemassa olevia mittalaitteita voidaan liittää osaksi modernia valvontaratkaisua.

Modbus RTU käyttää usein RS-485-liitäntää. Yhteensopiva laite voi lukea mittaustietoja ja välittää ne eteenpäin järjestelmään, joka tukee tarvittavaa tiedonsiirtotapaa.

Tämä voi helpottaa vanhojen rakennusten ja teollisuuslaitosten modernisointia, koska kaikkia mittauslaitteita ei välttämättä tarvitse vaihtaa. Ennen käyttöönottoa on kuitenkin tarkistettava protokollien, liitäntöjen ja laitteiden yhteensopivuus.

Miten valita oikea LoRa-gateway?

Sopiva gateway riippuu antureista, asennusympäristöstä ja järjestelmän käyttötarkoituksesta. Ennen hankintaa kannattaa tarkistaa seuraavat asiat:

1. Yhteensopivuus: Tukeeko gateway käytettäviä antureita ja tarvittavia viestintätoimintoja?
2. Kantama: Kuinka kaukana anturit sijaitsevat, ja millaisia esteitä niiden välillä on?
3. Kapasiteetti: Kuinka monta anturia järjestelmässä on ja kuinka usein ne lähettävät tietoja?
4. Verkkoyhteys: Tarvitaanko Ethernetiä, Wi-Fiä vai mobiiliverkkoa?
5. Integrointi: Tarvitaanko Modbus-tukea, pilviyhteyttä tai liitäntöjä muihin järjestelmiin?
6. Käyttöympäristö: Millainen lämpötilankesto ja kotelointiluokka tarvitaan?
7. Tietoturva ja ylläpito: Miten päivitykset, käyttöoikeudet ja yhteyskatkokset hallitaan?

Lumikuorman ja rakenteiden valvonnassa kannattaa lisäksi selvittää, miten koko järjestelmä reagoi puuttuviin mittaustietoihin ja tiedonsiirron keskeytyksiin.

Yhteenveto

LoRa-gateway yhdistää langattomat IoT-anturit verkkopalvelimeen tai pilvipalveluun. Se mahdollistaa mittaustietojen siirtämisen pitkien etäisyyksien päähän pienellä energiankulutuksella ja soveltuu siksi moniin rakennusten, teollisuuden ja infrastruktuurin valvontasovelluksiin.

LoRa vastaa radiotiedonsiirrosta, kun taas LoRaWAN määrittää verkon viestintäprotokollan. Käytännön kantama ja anturien määrä riippuvat radio-olosuhteista, laitteistosta ja järjestelmän asetuksista.

Gatewayta valittaessa tärkeimpiä asioita ovat yhteensopivuus, kuuluvuus, tietoturva ja soveltuvuus käyttökohteeseen.
