Hva er en LoRa Gateway, og hvordan fungerer den?

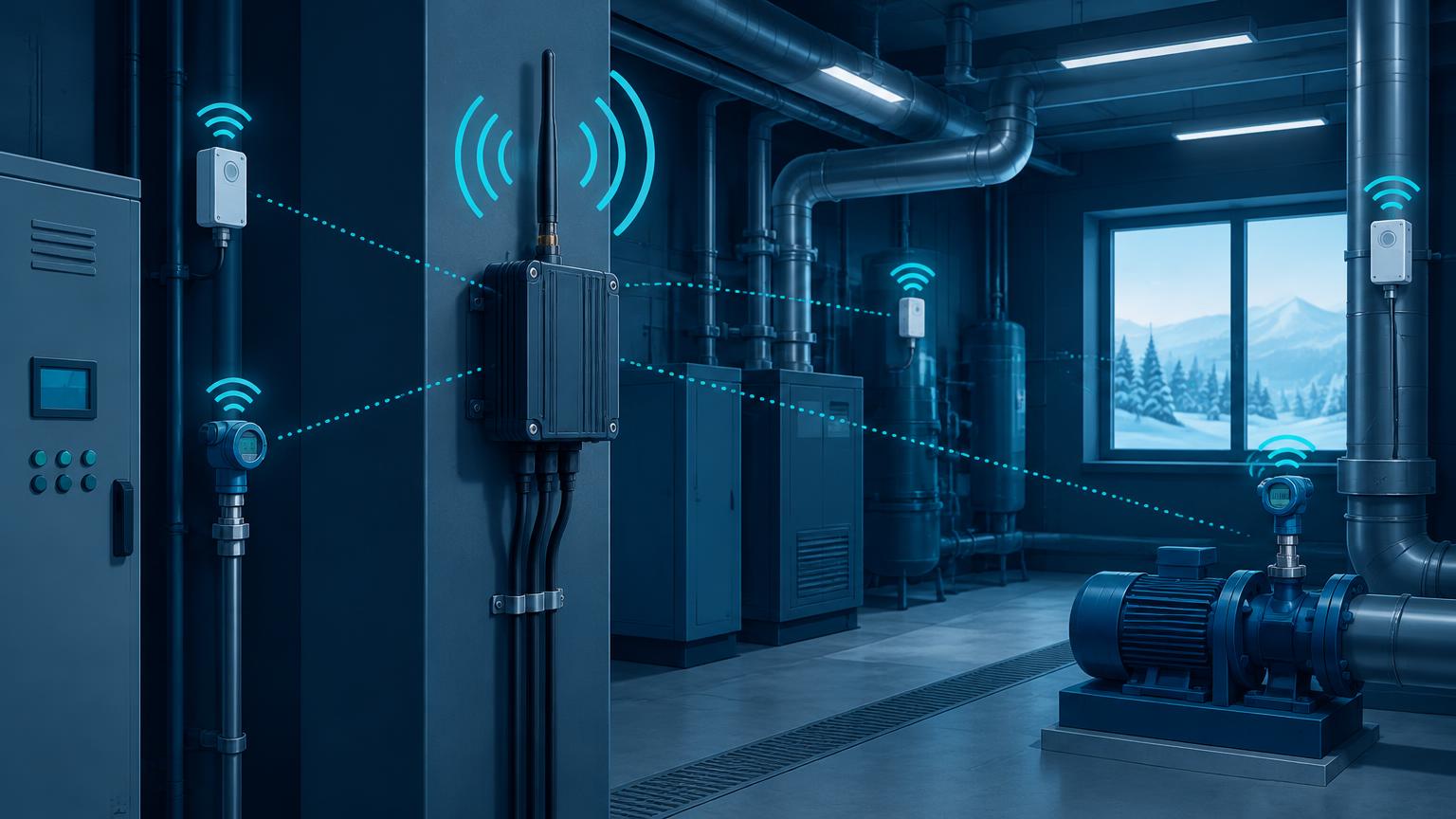

En LoRa Gateway er en trådløs mottaker som samler inn datapakker fra IoT-sensorer og videresender dem til en nettverksserver eller skyplattform. Den fungerer som et bindeledd mellom sensorene som måler verdier ute i feltet, og systemet som lagrer, analyserer og presenterer dataene.

LoRa-teknologi er utviklet for kommunikasjon over lange avstander med lavt strømforbruk. Det gjør teknologien godt egnet for industri, bygninger og andre områder der sensorene må fungere lenge uten hyppige batteribytter. Med NevoSens' overvåkingssystemer for bygg og industri kan sensordata brukes til fjernovervåking og oppfølging av tekniske forhold.

En LoRa Gateway kan blant annet brukes sammen med snølastsensorer, temperatursensorer og fuktighetssensorer. Rekkevidden avhenger av terreng, bygninger, antenneplassering og radiokonfigurasjon. Under gode forhold kan forbindelsen strekke seg over flere kilometer.

Hva er forskjellen mellom LoRa og LoRaWAN?

LoRa og LoRaWAN henger sammen, men betegner ikke det samme.

LoRa

LoRa er radioteknologien som gjør det mulig å overføre små datamengder over lange avstander med lavt strømforbruk. Teknologien bruker en form for chirp-basert modulering og er utviklet av Semtech.

LoRaWAN

LoRaWAN er kommunikasjonsprotokollen som organiserer kommunikasjonen mellom sensorer, gateways og nettverksservere. Den definerer blant annet hvordan enheter kommuniserer, og hvordan sikkerhet og dataoverføring håndteres.

En LoRa Gateway mottar radiosignaler fra kompatible enheter og videresender datapakkene til nettverket. I et LoRaWAN-system kan én gateway motta signaler fra mange sensorer, men den faktiske kapasiteten avhenger av hvor ofte sensorene sender data, pakkestørrelse og tilgjengelig radiokapasitet.

For en mer detaljert forklaring av teknologien kan du lese den offisielle veiledningen fra LoRa Alliance om LoRaWAN.

Hvordan fungerer en LoRa Gateway?

En LoRa Gateway inngår i en kommunikasjonskjede mellom sensoren og systemet som behandler dataene. Prosessen fungerer vanligvis slik:

1. Sensoren måler en verdi. Det kan for eksempel være snølast, temperatur, fuktighet eller helning.
2. Sensoren sender data trådløst. Den overfører en datapakke ved hjelp av LoRa-radioteknologi på et frekvensbånd som er tillatt for regionen.
3. Gatewayen mottar datapakken. Den fungerer som et bindeledd mellom radiosignalet og nettverket.
4. Dataene videresendes. Gatewayen bruker for eksempel Ethernet, Wi-Fi eller mobilnett, avhengig av modell og installasjon.
5. Nettverksserveren behandler dataene. I et LoRaWAN-system håndterer serveren blant annet nettverkskommunikasjon og duplikater fra flere gateways.
6. Skyplattformen presenterer informasjonen. Dataene kan lagres, visualiseres og brukes til varsler eller videre analyse.

Gatewayen trenger normalt ikke å tolke selve måleverdien for å videresende datapakken. Det gjør det mulig å bruke samme gateway med flere kompatible sensorer.

NevoSens' LoRa Gateway er utviklet for overvåkingsløsninger innen bygg og industri, med støtte for industrielle sensorer, Modbus-enheter og tilkobling til NevoMesh-skyplattformen.

DIY-gateway eller industriell LoRa Gateway?

Det finnes rimelige gateway-løsninger basert på Raspberry Pi og andre utviklingsplattformer. Disse kan passe til læring, testing og mindre prototyper. For installasjoner som skal fungere kontinuerlig over lang tid, er det viktig å vurdere driftssikkerhet, temperaturtoleranse, kapslingsgrad og tilgjengelig teknisk støtte.

For snølastovervåking og annen bygnings- eller industriell overvåking bør gatewayen velges ut fra dokumenterte krav til pålitelighet, sikkerhet og tilgjengelighet. Det er særlig viktig når dataene brukes som grunnlag for varsler eller sikkerhetsrelaterte beslutninger.

Enkeltkanals- eller flerkanalsgateway?

En annen viktig forskjell er hvor mange radiokanaler gatewayen kan lytte på samtidig.

En enkeltkanalsgateway

En enkeltkanalsgateway lytter på én kanal om gangen. Slike løsninger kan være nyttige for testing, men har begrensninger når flere sensorer skal kommunisere. De gir ikke samme kapasitet og funksjonalitet som en fullverdig LoRaWAN-gateway.

En flerkanalsgateway

En flerkanalsgateway kan lytte på flere kanaler samtidig ved hjelp av en LoRa-konsentrator. Det gir bedre muligheter for å motta datapakker fra mange sensorer og håndtere større installasjoner.

For profesjonelle løsninger innen bygg, industri og infrastruktur er det derfor viktig å undersøke om gatewayen støtter full LoRaWAN-funksjonalitet og har tilstrekkelig kapasitet for det aktuelle behovet.

Hvor mange sensorer kan en LoRa Gateway håndtere?

En flerkanals LoRa Gateway kan motta data fra mange sensorer, og i enkelte installasjoner kan antallet være flere tusen. Det finnes likevel ikke et fast antall som gjelder for alle gateways.

Den praktiske kapasiteten påvirkes blant annet av:

• Hvor ofte sensorene sender data.
• Hvor store datapakkene er.
• Hvor mange radiokanaler som er tilgjengelige.
• Signalstyrke og radiomiljø.
• Hvor mye annen trafikk som finnes på nettverket.
• Krav til nedlink, bekreftelser og kommunikasjon begge veier.

Sensorer som sender små datapakker med lengre intervaller, bruker normalt mindre radiokapasitet enn sensorer som sender ofte. Derfor bør kapasiteten vurderes ut fra hele installasjonen, ikke bare antallet sensorer.

Hvor langt rekker en LoRa Gateway?

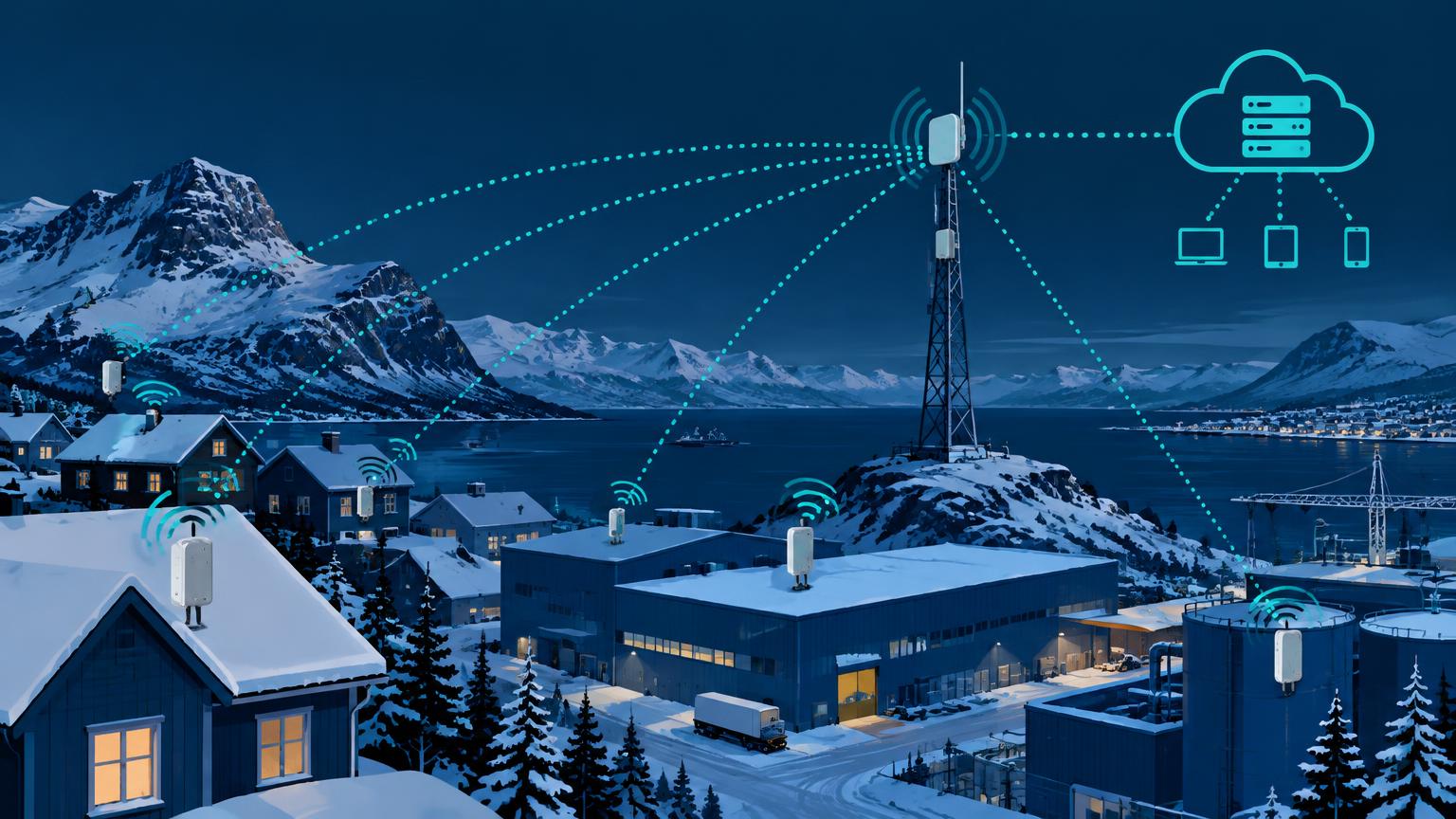

Rekkevidden til en LoRa Gateway avhenger av omgivelsene og hvordan utstyret er installert. Det er forskjell på å sende signaler over åpent terreng og å overføre data gjennom flere etasjer i en bygning.

• Utendørs med fri sikt: Rekkevidden kan være flere kilometer og i gunstige forhold nå rundt 10–15 km eller mer.
• I byområder: Bygninger, metallkonstruksjoner og andre hindringer kan redusere rekkevidden betydelig.
• Innendørs: Betongvegger, etasjeskillere, tekniske installasjoner og plasseringen av antennen påvirker signalet.
• I industriområder: Maskiner, metallflater og andre radiokilder kan påvirke forbindelsen.

Innstillingen spreading factor påvirker forholdet mellom rekkevidde og datahastighet. En høyere spreading factor kan gjøre det mulig å motta svakere signaler, men gir lavere datahastighet og lengre sendetid per datapakke.

I Norge må både sensorer og gateway være konfigurert for riktig regionalt frekvensoppsett. Sendetidsbegrensninger og andre radioregler må også tas med i planleggingen. Den faktiske rekkevidden bør derfor testes på installasjonsstedet.

Innendørs eller utendørs LoRa Gateway?

Valget mellom innendørs og utendørs gateway avhenger av sensorplassering, dekningsbehov og miljøforhold.

Innendørs gateway passer ofte i bygninger, tekniske rom og industrilokaler. Den kan kobles til nettverket via Ethernet eller en annen tilgjengelig forbindelse. Plasseringen bør gi god radiodekning til sensorene.

Utendørs gateway passer for større uteområder, infrastruktur, energianlegg og installasjoner der sensorene er spredt over et stort område. Modellen må være beregnet for utendørs bruk og ha en kapslingsgrad og temperaturtoleranse som passer forholdene.

Ved valg av plassering bør du vurdere:

• Avstanden mellom gatewayen og sensorene.
• Vegger, tak og andre hindringer.
• Antenneplassering og antennehøyde.
• Tilgang til strøm og internettforbindelse.
• Beskyttelse mot fuktighet, støv og temperaturvariasjoner.

En god plassering kan forbedre forbindelsen og redusere risikoen for at datapakker går tapt.

Offentlig eller privat LoRaWAN-nettverk?

En gateway kan inngå i et offentlig eller privat LoRaWAN-nettverk. Valget påvirker blant annet eierskap, administrasjon, dekning og kontroll over infrastrukturen.

Offentlig LoRaWAN-nettverk

Offentlig LoRaWAN-nettverk betyr at sensorene kobles til et eksisterende nettverk som er tilgjengelig i området. Dette kan redusere behovet for å etablere egen infrastruktur, men tilgjengelig dekning og tjenestevilkår må undersøkes.

Privat LoRaWAN-nettverk

Privat LoRaWAN-nettverk betyr at virksomheten etablerer og administrerer sin egen nettverksinfrastruktur. Det kan gi større kontroll over gatewayplassering, nettverksoppsett og integrasjon med interne systemer.

For industriell overvåking og bygningsinstallasjoner bør valget baseres på krav til dekning, driftssikkerhet, datasikkerhet og tilgjengelighet. Et privat nettverk er ikke automatisk sikrere i alle situasjoner; sikker konfigurasjon, tilgangskontroll og vedlikehold er også viktig.

Hva brukes en LoRa Gateway til?

LoRa Gateways brukes i løsninger der trådløse sensorer må sende data over avstander uten omfattende kabling. Teknologien passer særlig godt når sensorene skal bruke lite strøm og sende relativt små datamengder.

Vanlige bruksområder omfatter:

• Snølastovervåking: Måling av snølast på tak og andre konstruksjoner.
• Temperaturovervåking: Oppfølging av temperatur i bygninger, tekniske rom og kjølekjeder.
• Fuktighetsovervåking: Måling av fuktighet i relevante bygnings- og industrimiljøer.
• Konstruksjonsovervåking: Innsamling av data fra sensorer som måler helning eller bevegelser.
• Energimåling: Overføring av måledata for strøm, vann og gass når utstyret støtter dette.
• Smart City: Sensorbasert overvåking av blant annet parkering, belysning og miljøforhold.
• Landbruk: Innsamling av data om jord, temperatur og andre miljøforhold.

Felles for disse bruksområdene er behovet for å samle inn data fra flere steder uten å være avhengig av kablet kommunikasjon til hver enkelt sensor.

Er en LoRa Gateway sikker?

Sikkerheten avhenger av hvordan hele LoRaWAN-løsningen er konfigurert og administrert. LoRaWAN støtter AES-128-kryptering og bruker separate sikkerhetsmekanismer for nettverkskommunikasjon og applikasjonsdata.

Dette bidrar til å beskytte data under overføring. I en korrekt konfigurert løsning videresender gatewayen datapakkene uten nødvendigvis å ha tilgang til det krypterte applikasjonsinnholdet.

For å styrke sikkerheten bør virksomheter også:

• Bruke korrekt enhetsregistrering og nøkkelhåndtering.
• Begrense tilgang til gatewayen og administrasjonsgrensesnittet.
• Holde programvare og fastvare oppdatert.
• Sikre forbindelsen mellom gatewayen, nettverksserveren og skyplattformen.
• Følge med på nettverksstatus og uvanlig aktivitet.

Kryptering er viktig, men erstatter ikke god tilgangskontroll og sikker drift.

Modbus og LoRa Gateway-integrasjon

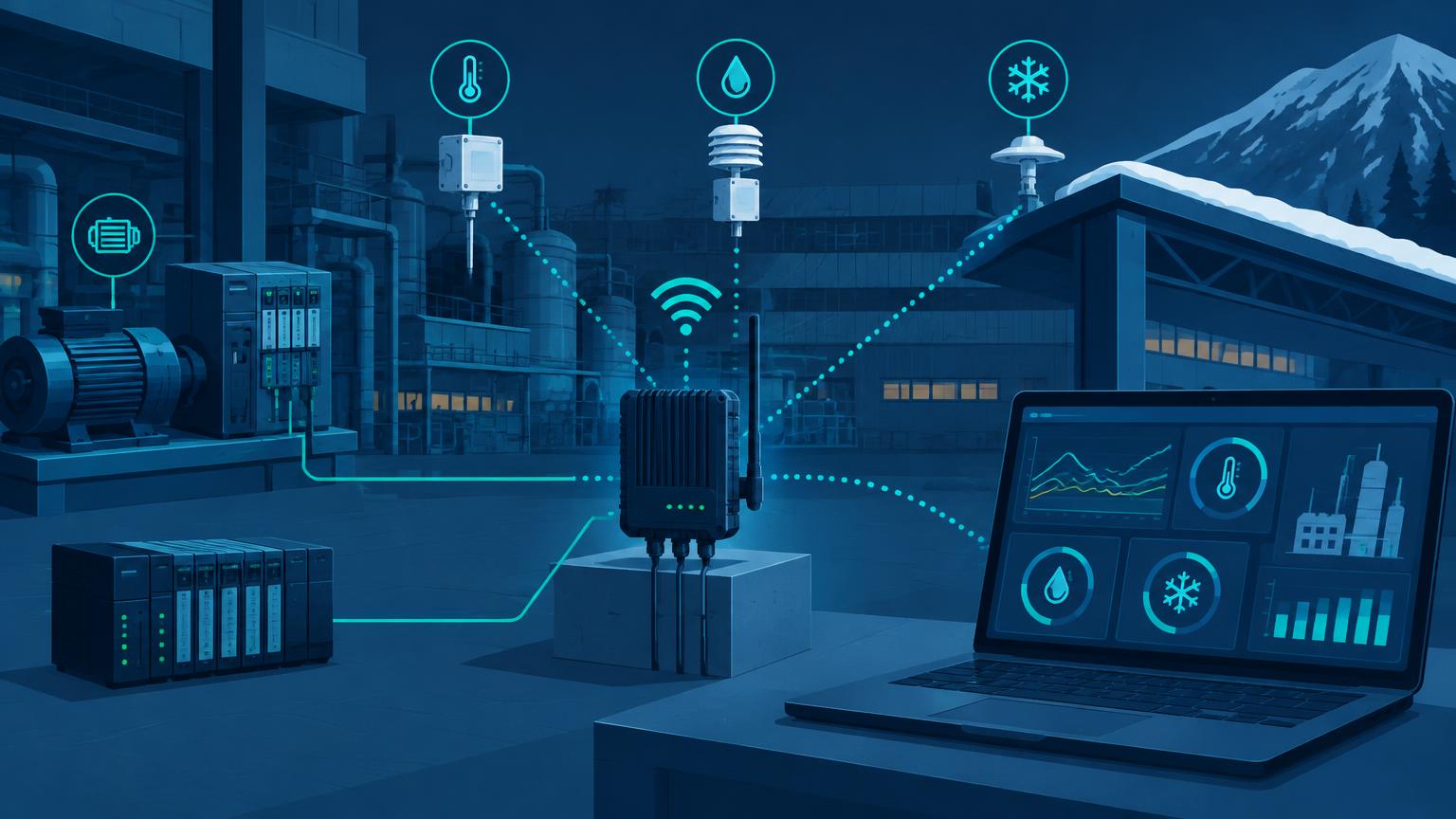

Modbus er en kommunikasjonsprotokoll som brukes i mange industrielle anlegg og tekniske installasjoner. En gateway eller tilhørende enhet med riktig Modbus-støtte kan gjøre det mulig å koble eksisterende måleutstyr til en trådløs overvåkingsløsning.

Ved bruk av Modbus RTU kan data for eksempel leses via RS-485. En kompatibel enhet kan deretter overføre informasjonen videre gjennom et LoRaWAN-nettverk eller en annen støttet kommunikasjonsløsning.

Dette kan være nyttig når virksomheten ønsker å modernisere et eksisterende anlegg uten å bytte ut alt måleutstyret. Før installasjon må du kontrollere at protokoll, grensesnitt, datakartlegging og kompatibilitet støttes av de aktuelle produktene.

Hvordan velger du riktig LoRa Gateway?

Riktig gateway avhenger av antallet sensorer, installasjonsmiljøet og hvordan dataene skal brukes. Før du velger modell, bør du vurdere følgende:

1. Sensorer og kompatibilitet: Kontroller at gatewayen støtter teknologien og enhetene du skal bruke.
2. Dekning: Vurder avstander, hindringer og behovet for innendørs eller utendørs installasjon.
3. Kapasitet: Beregn hvor mange sensorer som skal sende data, og hvor ofte de rapporterer.
4. Nettverkstilkobling: Undersøk om Ethernet, Wi-Fi eller mobilnett passer best.
5. Integrasjon: Kontroller behovet for Modbus, skytilkobling og integrasjon med eksisterende systemer.
6. Driftsmiljø: Velg en modell med passende kapslingsgrad og temperaturtoleranse.
7. Sikkerhet og vedlikehold: Vurder oppdateringer, tilgangskontroll, teknisk støtte og krav til kontinuerlig drift.

For løsninger som brukes til snølastovervåking eller andre viktige driftsoppgaver, bør du også vurdere hvordan systemet håndterer kommunikasjonsbrudd og varsling ved manglende data.

Oppsummering

En LoRa Gateway er en sentral komponent i mange IoT-systemer. Den mottar datapakker fra trådløse sensorer og videresender dem til en nettverksserver eller skyplattform, slik at informasjonen kan brukes til overvåking, analyse og varsling.

LoRa gir lang rekkevidde og lavt strømforbruk, mens LoRaWAN definerer hvordan enhetene kommuniserer i nettverket. Den faktiske ytelsen avhenger av radiomiljøet, sensoraktiviteten, gatewayens kapasitet og installasjonen.

Ved valg av gateway bør du prioritere kompatibilitet, dekning, nettverkssikkerhet og dokumentert støtte for de funksjonene du trenger.
