Formfaktor snølast: Slik påvirker takformen snøbelastningen

Formfaktor snølast (μ₁) er en dimensjonsløs faktor som brukes til å beregne hvor mye av snølasten på bakken som faktisk belaster taket. Takets helning, form og geometri påvirker hvordan snøen fordeler seg. På flate og slake tak kan snøen bli liggende, mens snø på brattere tak i større grad kan gli av.

De mest krevende situasjonene oppstår ofte ved ujevn snøfordeling, vindavdrift og nivåforskjeller mellom takflater. Derfor er det ikke alltid nok å se på den lokale snølasten på bakken når man vurderer hvor mye belastning et tak kan få.

Et overvåkingssystem for snølast på tak kan gi sanntidsdata om den faktiske belastningen på taket, uavhengig av takform og snøtype.

Hva er formfaktor for snølast?

Formfaktoren μ₁ er en dimensjonsløs koeffisient som brukes ved beregning av snølast på tak etter NS-EN 1991-1-3.

Den grunnleggende formelen er:

s = μ₁ × Ce × Ct × sk

Der:

• s = dimensjonerende snølast på taket (kN/m²)
• μ₁ = formfaktor, avhengig av takhelning og takform
• Ce = eksponeringsfaktor
• Ct = termisk koeffisient
• sk = karakteristisk snølast på bakken i kommunen (kN/m²)

Formfaktortabell: Verdier etter takhelning

For vanlige tak kan formfaktoren variere med takets helning:

Viktig: Verdiene må brukes sammen med de aktuelle beregningsforutsetningene. Vind, takgeometri, nivåforskjeller og snøoppsamling kan gi andre lasttilfeller enn jevnt fordelt snø.

Hvordan påvirker ulike takformer snøbelastningen?

Takets form har direkte betydning for hvordan snøen fordeler seg. To tak med samme areal kan derfor få svært forskjellige belastninger.

Saltak: Symmetrisk og asymmetrisk belastning

Et saltak med to like takflater kan se enkelt ut, men det må vurderes flere lasttilfeller.

Lasttilfelle 1 – jevnt fordelt snø: Samme formfaktor brukes på begge takflatene basert på takets helning.

Lasttilfelle 2 – ujevnt fordelt snø: Vind kan flytte snø fra lavartsiden til lesiden. Det kan føre til at én side får betydelig større belastning enn den andre.

Dette er viktig fordi en asymmetrisk snølast kan belaste deler av takkonstruksjonen langt mer enn en jevnt fordelt last.

Pulttak og flate tak

For flate tak og pulttak med lav takhelning kan snøen bli liggende på store deler av takflaten. En formfaktor på 0,8 brukes som utgangspunkt for tak med helning under 30 grader i de aktuelle beregningstilfellene.

I områder med høy karakteristisk snølast kan dette likevel føre til betydelige dimensjonerende laster.

Flate tak kan også samle snø som blåses mot parapeter, tekniske installasjoner og andre hindringer. Slike områder må derfor vurderes spesielt ved beregning av snølast.

Mansardtak: To takflater med ulike forutsetninger

Et mansardtak kombinerer en slak øvre takflate med en brattere nedre del. De to delene må derfor vurderes ut fra sine egne geometriske forutsetninger.

• Øvre flate: Lav takhelning gjør at snøen i større grad blir liggende.
• Nedre flate: Den brattere delen har lavere formfaktor, men kan samtidig bli belastet av snø som beveger seg fra den øvre takflaten.

Overgangen mellom de to takflatene kan derfor bli en kritisk sone. Her kan det dannes snøskavler som gir høyere lokal belastning enn på resten av taket.

Nivåforskjeller: Når formfaktoren blir spesielt viktig

Nivåforskjeller mellom takflater er blant situasjonene som kan gi store lokale snøbelastninger.

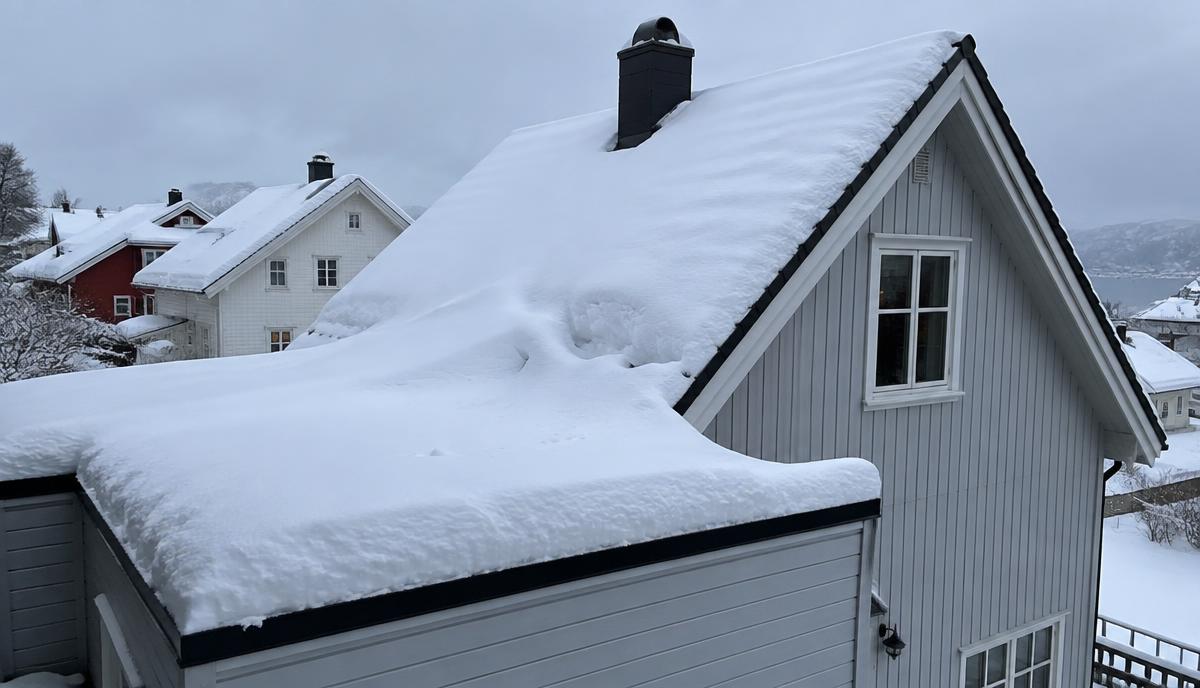

Når vind transporterer snø fra et høyere tak til et lavere tak, kan snøen samles langs den høye veggen. Det kan føre til en betydelig lokal snøopphopning.

I slike situasjoner brukes en annen formfaktor, μ₂, som blant annet påvirkes av:

• høydeforskjellen mellom taknivåene
• lengden på det øvre taket som bidrar med drivsnø
• snøens egenskaper
• vindforholdene

Formfaktoren μ₂ kan bli betydelig høyere enn den vanlige formfaktoren for jevnt fordelt snø. Belastningen er ofte størst nær den høye veggen og avtar gradvis lenger unna.

Lagerhaller med tilbygg, industribygninger med ulike taknivåer og større bygg med kompleks takgeometri er typiske eksempler der slike lasttilfeller må vurderes.

Snøfangere og formfaktor

Et viktig punkt ved beregning av formfaktor snølast er hvordan snøfangere påvirker forutsetningene.

På bratte tak kan snøen normalt ha større mulighet til å gli av. Når det monteres snøfangere, holdes snøen tilbake på taket. Dermed må den aktuelle takdelen dimensjoneres for belastningen som snøen faktisk kan påføre konstruksjonen.

Snøfangere brukes blant annet over inngangspartier og områder der personer ferdes. De må derfor være riktig dimensjonert og forsvarlig montert.

Eksponeringsfaktor og termisk koeffisient

Formfaktoren er ikke den eneste faktoren som påvirker beregningen. Eksponeringsfaktoren Ce og den termiske koeffisienten Ct inngår også i formelen.

Eksponeringsfaktoren Ce

Ce tar hensyn til byggets beliggenhet, terreng og vindforhold.

Avhengig av eksponeringen kan verdien blant annet påvirkes av om bygget ligger:

• i åpent og vindutsatt terreng
• i normalt terreng
• i en mer beskyttet beliggenhet

Dette betyr at to bygg med samme takform og samme karakteristiske snølast på bakken ikke nødvendigvis får identiske beregningsforutsetninger.

Termisk koeffisient Ct

Ct tar hensyn til byggets termiske forhold og eventuell varmegjennomgang som påvirker snøsmeltingen.

For mange vanlige bygg brukes Ct = 1,0, men den aktuelle verdien må bestemmes ut fra konstruksjonen og de gjeldende beregningsforutsetningene.

Slik beregner du snølasten steg for steg

For en grunnleggende beregning må flere faktorer bestemmes:

1. Finn karakteristisk snølast (sk): Finn verdien for kommunen eller området der bygget ligger i henhold til gjeldende beregningsgrunnlag.

2. Mål takhelningen (α): Takets helning må bestemmes i grader.

3. Bestem formfaktoren μ₁: Velg aktuell formfaktor basert på takhelning og takets geometri. For saltak må relevante lasttilfeller vurderes.

4. Vurder eksponeringsfaktoren Ce: Ta hensyn til tomt, terreng og vindforhold.

5. Bestem termisk koeffisient Ct: Bruk aktuell verdi basert på byggets termiske forhold.

6. Beregn dimensjonerende snølast: s = μ₁ × Ce × Ct × sk

7. Kontroller kompliserte takområder: Vurder om høyere vegger, nivåforskjeller, parapeter eller andre forhold kan føre til lokal snøoppsamling og behov for egne lasttilfeller.

Eksempel på beregning av formfaktor og snølast

For å forstå sammenhengen kan vi bruke et enkelt eksempel.

Et pulttak i Oslo har:

• sk = 3,5 kN/m²
• takhelning på 15°
• μ₁ = 0,8
• Ce = 1,0
• Ct = 1,0

Da blir beregningen:

s = 0,8 × 1,0 × 1,0 × 3,5 = 2,8 kN/m²

Det tilsvarer omtrent 280 kg/m².

Eksempelet viser hvorfor det er viktig å kjenne både den lokale snølasten og takets formfaktor. Den samme takformen kan gi andre resultater i en kommune med en annen karakteristisk snølast.

Klimaendringer og fremtidens snølast

Snøforhold kan variere mellom regioner og over tid. For bygningseiere betyr dette at eldre bygg kan ha dokumentasjon og beregningsforutsetninger som bør kontrolleres dersom konstruksjonen er gammel eller senere har blitt endret.

Dette er særlig relevant for eldre næringsbygg der dokumentasjon av dimensjonerende snølast mangler.

Når er formfaktorberegning ikke nok?

Formfaktor snølast er et beregningsverktøy. Den sier noe om hvilken belastning takkonstruksjonen skal dimensjoneres for, men forteller ikke hvor mye snø som faktisk ligger på taket akkurat nå.

Dette skillet er viktig.

En bygning kan være korrekt dimensjonert, men likevel få en kritisk belastning dersom den faktiske snøen er tyngre enn forutsatt eller samler seg ujevnt.

Snøens tetthet kan variere betydelig:

Andre forhold som kan føre til høyere faktisk belastning er:

• vindavdrift som samler snø i bestemte soner
• endringer i bygningen som påvirker takkonstruksjonen
• skader på taket som ikke er dokumentert

For boliger kan regelmessig visuell kontroll og nødvendig snømåking være tilstrekkelig i normale situasjoner. For store næringsbygg, lagerhaller og industribygninger med kompleks takgeometri kan det være viktig å vite hva taket faktisk bærer.

En snølastsensor fra NevoSens kan måle den faktiske taklasten kontinuerlig og sende varsel når belastningen nærmer seg et definert kritisk nivå. Det gir bygningseiere og driftsansvarlige informasjon om forskjellen mellom beregnet og faktisk snølast.

Oppsummering

Formfaktor snølast er en sentral del av beregningen av snøbelastning på tak. Takhelning og takform påvirker hvor mye snø som blir liggende, mens vind, nivåforskjeller og andre geometriske forhold kan føre til betydelig høyere lokale belastninger.

Flate tak, saltak, mansardtak og tak med nivåforskjeller må vurderes ut fra sine egne forutsetninger. Snøfangere kan også påvirke hvordan snølasten virker på den aktuelle delen av taket.

Samtidig forteller en statisk beregning ikke hvor mye snø som faktisk ligger på taket akkurat nå. For store tak og bygg med kompleks geometri kan derfor kontinuerlig overvåking av faktisk snølast gi verdifull informasjon om når belastningen nærmer seg et kritisk nivå.

For å redusere risikoen bør bygningseiere kjenne både den beregnede kapasiteten til takkonstruksjonen og den faktiske snøbelastningen gjennom vinteren.
