Was ist ein LoRa Gateway und wie funktioniert es?

Ein LoRa Gateway empfängt Datenpakete von drahtlosen IoT-Sensoren und leitet sie an einen Netzwerkserver oder eine Cloud-Plattform weiter. Es verbindet die Sensoren vor Ort mit dem System, das Messwerte speichert, auswertet und bei Bedarf Warnmeldungen auslöst.

Die LoRa-Technologie eignet sich besonders für Anwendungen, bei denen Sensoren über größere Entfernungen kommunizieren und möglichst wenig Energie verbrauchen sollen. Deshalb kommt sie unter anderem in Industrieanlagen, Gewerbeimmobilien und Gebäuden zum Einsatz.

Mit den Überwachungslösungen von NevoSens für Gebäude und Industrie lassen sich Sensordaten erfassen und für die Fernüberwachung nutzen. Je nach Anwendung können beispielsweise Schneelast, Temperatur, Feuchtigkeit oder Veränderungen an tragenden Bauteilen überwacht werden.

Was ist der Unterschied zwischen LoRa und LoRaWAN?

LoRa und LoRaWAN hängen eng zusammen, bezeichnen aber unterschiedliche Bestandteile eines drahtlosen Kommunikationssystems.

LoRa ist die Funktechnologie, mit der kleine Datenmengen über größere Entfernungen übertragen werden können. Sie basiert auf einer Modulationstechnik namens Chirp Spread Spectrum (CSS) und ist auf eine energieeffiziente Kommunikation ausgelegt.

LoRaWAN ist das Kommunikationsprotokoll, das regelt, wie kompatible Sensoren, Gateways und Netzwerkserver miteinander kommunizieren. Es definiert unter anderem Netzwerkfunktionen, Geräteverwaltung und Sicherheitsmechanismen.

Ein LoRa Gateway nutzt die Funktechnologie, um Daten von kompatiblen Geräten zu empfangen. In einem LoRaWAN-Netzwerk leitet es die empfangenen Pakete an einen Netzwerkserver weiter.

Weitere technische Informationen findest du in der offiziellen LoRaWAN-Übersicht der LoRa Alliance.

Wie funktioniert ein LoRa-Gateway?

Ein LoRa Gateway bildet einen Teil der Verbindung zwischen Sensoren und einer zentralen Plattform. Der Ablauf sieht typischerweise so aus:

1. Messung: Ein Sensor erfasst einen Wert, beispielsweise Schneelast, Temperatur, Feuchtigkeit oder Neigung.
2. Funkübertragung: Der Sensor sendet ein Datenpaket über eine geeignete LoRa-Funkverbindung.
3. Empfang: Das Gateway empfängt das Funksignal und stellt die Verbindung zum Datennetz her.
4. Weiterleitung: Über Ethernet, WLAN oder Mobilfunk wird das Paket an einen Netzwerkserver übertragen, sofern die jeweilige Verbindung unterstützt wird.
5. Datenverarbeitung: Der Netzwerkserver verarbeitet die Netzwerkkommunikation und kann doppelt empfangene Pakete erkennen.
6. Auswertung: Eine angeschlossene Plattform speichert und visualisiert die Daten. Je nach System lassen sich außerdem Grenzwerte und Warnmeldungen konfigurieren.

Das Gateway muss den eigentlichen Messwert normalerweise nicht selbst interpretieren, um ein LoRaWAN-Datenpaket weiterzuleiten. Dadurch können verschiedene kompatible Sensoren über dieselbe Infrastruktur kommunizieren.

Das NevoSens LoRa Gateway ist für Überwachungslösungen im Gebäude- und Industriebereich vorgesehen. Es unterstützt die Verbindung entsprechender Sensoren und Systeme mit der NevoMesh-Cloud-Plattform.

Einkanaliges oder mehrkanaliges LoRa-Gateway?

Ein wichtiges Auswahlkriterium ist die Anzahl der Funkkanäle, die ein Gateway gleichzeitig überwachen kann.

Einkanalige Gateways empfangen Daten nur auf einem Kanal zur gleichen Zeit. Sie können für erste Versuche und einfache Prototypen geeignet sein, haben aber deutliche Einschränkungen bei der Verarbeitung vieler Nachrichten. Sie sind kein gleichwertiger Ersatz für ein vollwertiges LoRaWAN-Gateway.

Mehrkanalige Gateways können mehrere Funkkanäle gleichzeitig überwachen. Dadurch können sie Daten von zahlreichen Sensoren empfangen und eignen sich besser für größere Installationen.

Die tatsächliche Kapazität hängt jedoch nicht allein von der Kanalanzahl ab. Auch die Häufigkeit der Übertragungen, die Paketlänge, die Funkbedingungen und die Netzwerkkonfiguration spielen eine wichtige Rolle.

Für professionelle Anwendungen in Gebäuden, Industrie und Infrastruktur sollte deshalb geprüft werden, ob das Gateway die benötigten LoRaWAN-Funktionen unterstützt und für die geplante Installation ausreichend dimensioniert ist.

DIY-Gateway oder industrielles LoRa-Gateway?

Für Tests und Hobbyprojekte gibt es kostengünstige Lösungen auf Basis von Raspberry Pi und geeigneten LoRa-Modulen. Solche Systeme können hilfreich sein, um erste Erfahrungen mit der Technologie zu sammeln.

Bei einer dauerhaften Installation sind dagegen weitere Faktoren wichtig. Dazu gehören Betriebssicherheit, Temperaturbereich, Gehäuseschutz, Wartungsmöglichkeiten und die Verfügbarkeit technischer Unterstützung.

Bei der Schneelastüberwachung und anderen Anwendungen, bei denen Messwerte wichtige betriebliche Entscheidungen unterstützen, sollte die Auswahl auf dokumentierten technischen Anforderungen beruhen. Ein industrielles Gerät ist nicht allein aufgrund seiner Bezeichnung automatisch die richtige Lösung; entscheidend sind seine nachgewiesenen Eigenschaften und die Eignung für den konkreten Einsatz.

Wie viele Sensoren kann ein LoRa Gateway verwalten?

Ein mehrkanaliges LoRa-Gateway kann Daten von vielen Sensoren empfangen. In geeigneten Installationen sind auch Hunderte oder Tausende Geräte möglich. Eine feste maximale Sensoranzahl lässt sich jedoch nicht für alle Gateways angeben.

Die praktische Kapazität hängt unter anderem von folgenden Faktoren ab:

• Wie häufig die Sensoren Daten senden.
• Wie groß die einzelnen Datenpakete sind.
• Wie viele Funkkanäle zur Verfügung stehen.
• Wie gut die Funkverbindung am Installationsort ist.
• Wie viele andere Geräte dasselbe Funknetz nutzen.
• Ob zusätzliche Übertragungen vom Server zu den Geräten erforderlich sind.

Ein Sensor, der nur in größeren Abständen kleine Datenpakete überträgt, beansprucht normalerweise weniger Funkkapazität als ein Gerät, das häufig sendet. Bei der Planung sollte deshalb die gesamte Kommunikationslast berücksichtigt werden.

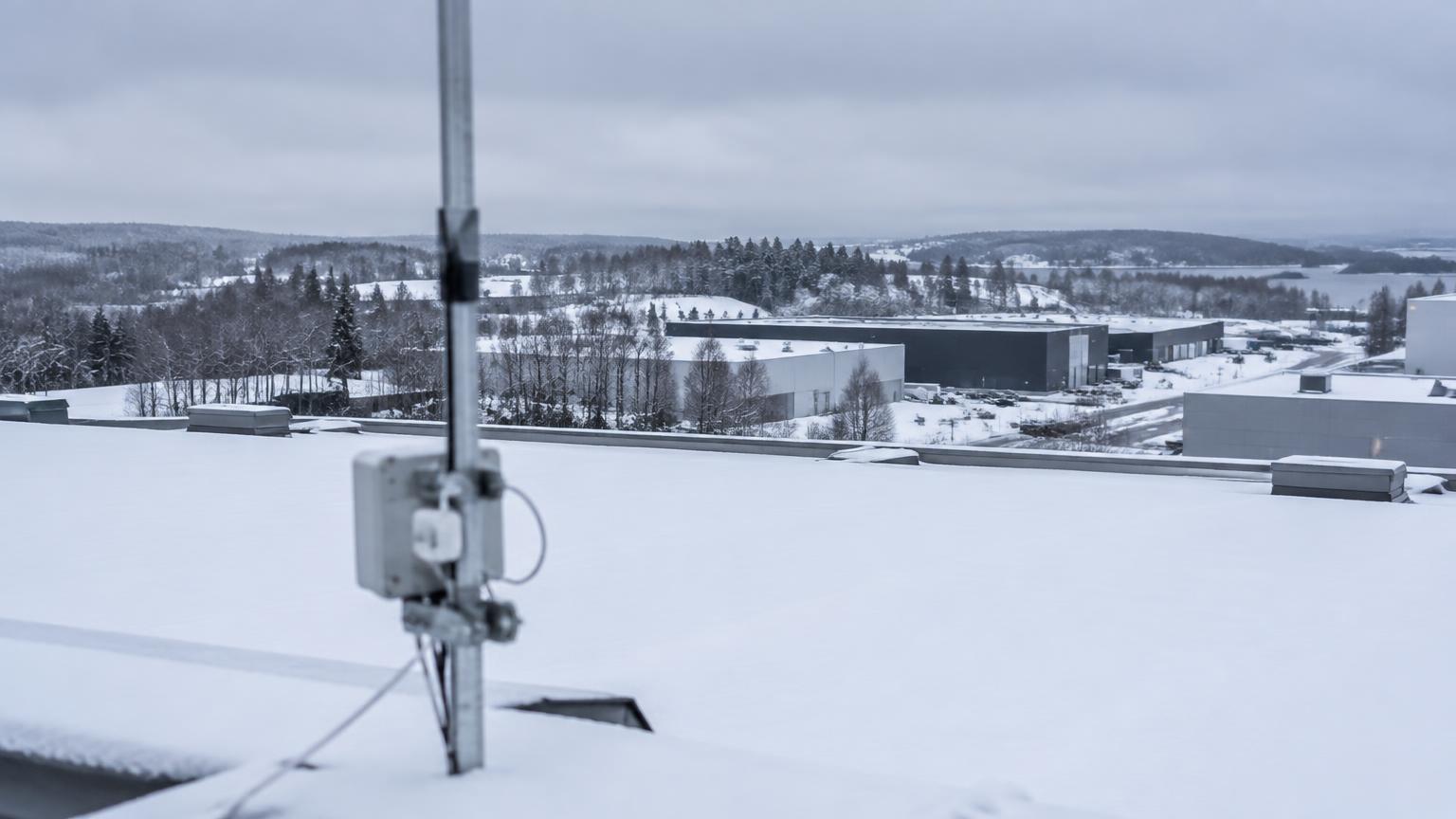

Wie weit reicht ein LoRa-Gateway?

Die Reichweite eines LoRa Gateways hängt von der Umgebung, der Antennenposition und den Funkparametern ab. Eine pauschale Entfernung gilt nicht für jede Installation.

• Freies Gelände: Bei günstigen Bedingungen und freier Sicht sind mehrere Kilometer möglich. In geeigneten Umgebungen können auch Entfernungen von etwa 10 bis 15 Kilometern erreicht werden.
• Städtische Gebiete: Gebäude, Metallkonstruktionen und andere Hindernisse können die Reichweite deutlich reduzieren.
• Innerhalb von Gebäuden: Betonwände, Geschossdecken und technische Anlagen beeinflussen die Signalstärke.
• Industrieanlagen: Maschinen, Metallflächen und andere Funkquellen können die Verbindung beeinträchtigen.

Auch der sogenannte Spreading Factor beeinflusst die Übertragung. Ein höherer Wert kann den Empfang schwächerer Signale ermöglichen, reduziert aber die Datenrate und verlängert die Sendezeit eines Pakets.

Für eine zuverlässige Installation sollte die Funkabdeckung am tatsächlichen Einsatzort geprüft werden. Bei größeren Gebäuden kann es notwendig sein, mehrere Gateways einzusetzen.

Innen- oder Außengateway: Welche Lösung ist geeignet?

Ob ein Gateway innerhalb oder außerhalb eines Gebäudes montiert werden sollte, hängt von der Sensorverteilung und den Umgebungsbedingungen ab.

Ein Innengateway eignet sich häufig für Gebäude, Technikräume und Industriehallen. Die Installation kann einfacher sein, wenn Netzwerkanschlüsse und Stromversorgung bereits vorhanden sind. Die Position sollte so gewählt werden, dass die Sensoren zuverlässig erreichbar sind.

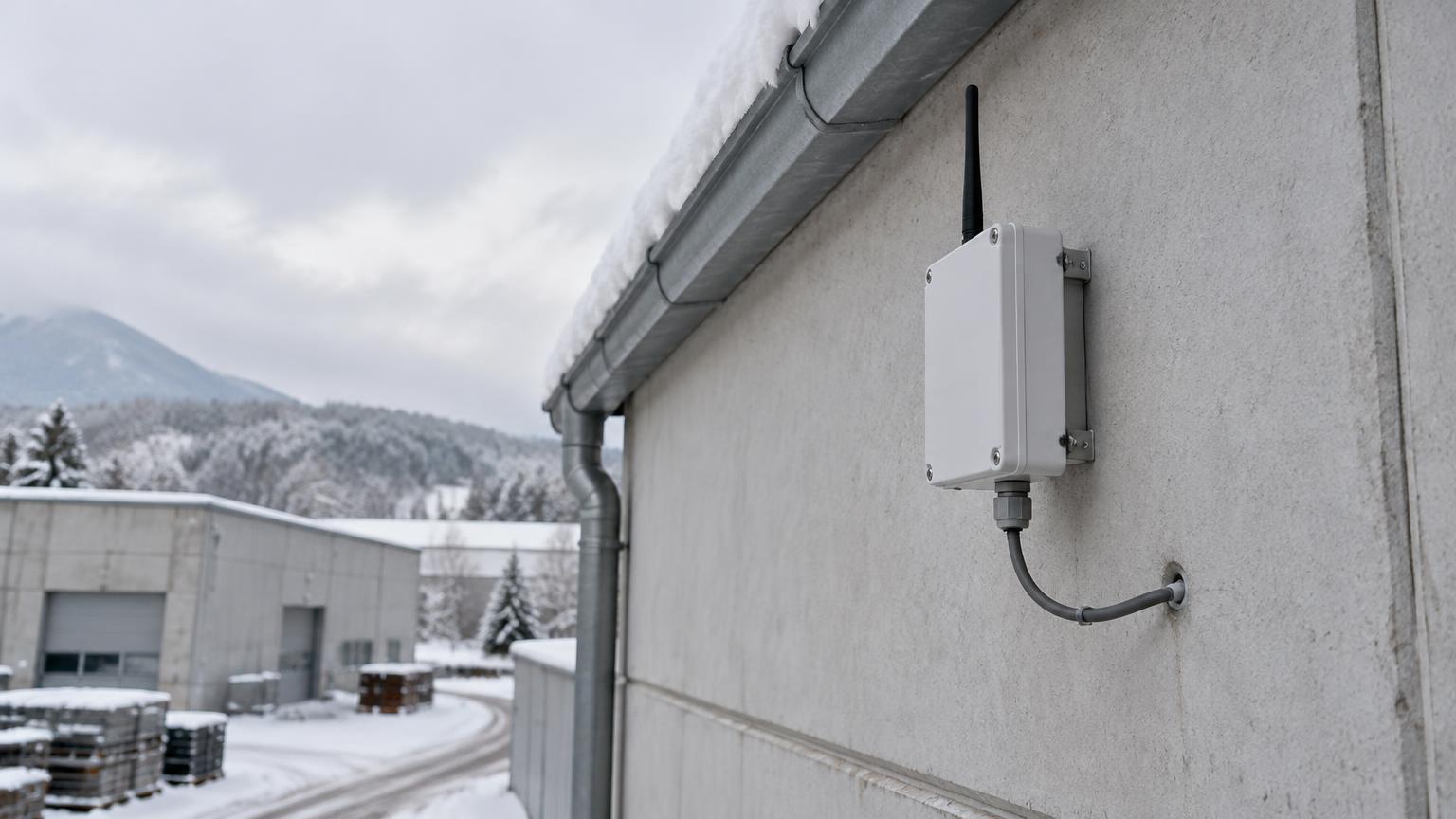

Ein Außengateway kommt infrage, wenn Sensoren über größere Außenflächen verteilt sind oder die Funkabdeckung von einem erhöhten Standort aus verbessert werden soll. Das Gerät muss für die vorgesehenen Wetterbedingungen ausgelegt sein und über eine passende Schutzklasse verfügen.

Bei der Planung sollten folgende Punkte berücksichtigt werden:

• Abstand zwischen Gateway und Sensoren.
• Wände, Dächer und andere Funkhindernisse.
• Antennenposition und Montagehöhe.
• Verfügbarkeit von Strom und Netzwerkverbindung.
• Schutz vor Feuchtigkeit, Staub und extremen Temperaturen.

Eine sorgfältige Standortwahl kann die Empfangsqualität verbessern und Kommunikationsprobleme reduzieren.

Öffentliches oder privates LoRaWAN-Netzwerk?

Ein LoRa Gateway kann Teil eines öffentlichen oder eines privaten LoRaWAN-Netzwerks sein. Welche Variante sinnvoll ist, hängt von der vorhandenen Infrastruktur und den Anforderungen des Projekts ab.

Ein öffentliches LoRaWAN-Netzwerk nutzt eine bereits vorhandene Netzwerkinfrastruktur. Das kann den eigenen Installationsaufwand reduzieren. Allerdings müssen die verfügbare Abdeckung, die Nutzungsbedingungen und die angebotenen Leistungen geprüft werden.

Ein privates LoRaWAN-Netzwerk wird von einem Unternehmen oder einer Organisation selbst betrieben. Dadurch lassen sich Gateway-Standorte, Netzwerkparameter und die Integration in bestehende Systeme gezielter kontrollieren.

Ein privates Netzwerk kann für Industrie- und Gebäudeüberwachung sinnvoll sein, wenn eine bestimmte Abdeckung oder eine größere Kontrolle über die Infrastruktur benötigt wird. Es ist allerdings nicht automatisch sicherer oder zuverlässiger. Dafür sind auch eine korrekte Konfiguration, regelmäßige Wartung und geeignete Sicherheitsmaßnahmen erforderlich.

Das in Europa verwendete lizenzfreie Frequenzspektrum unterliegt technischen und regulatorischen Vorgaben. Vor dem Betrieb müssen die jeweils geltenden Frequenz-, Sendeleistungs- und Sendezeitregelungen berücksichtigt werden.

Wofür wird ein LoRa-Gateway eingesetzt?

LoRa Gateways werden überall dort eingesetzt, wo drahtlose Sensoren Messwerte über größere Entfernungen übertragen sollen, ohne dass jedes Gerät über eine eigene Kabelverbindung angebunden werden muss.

Typische Einsatzbereiche sind:

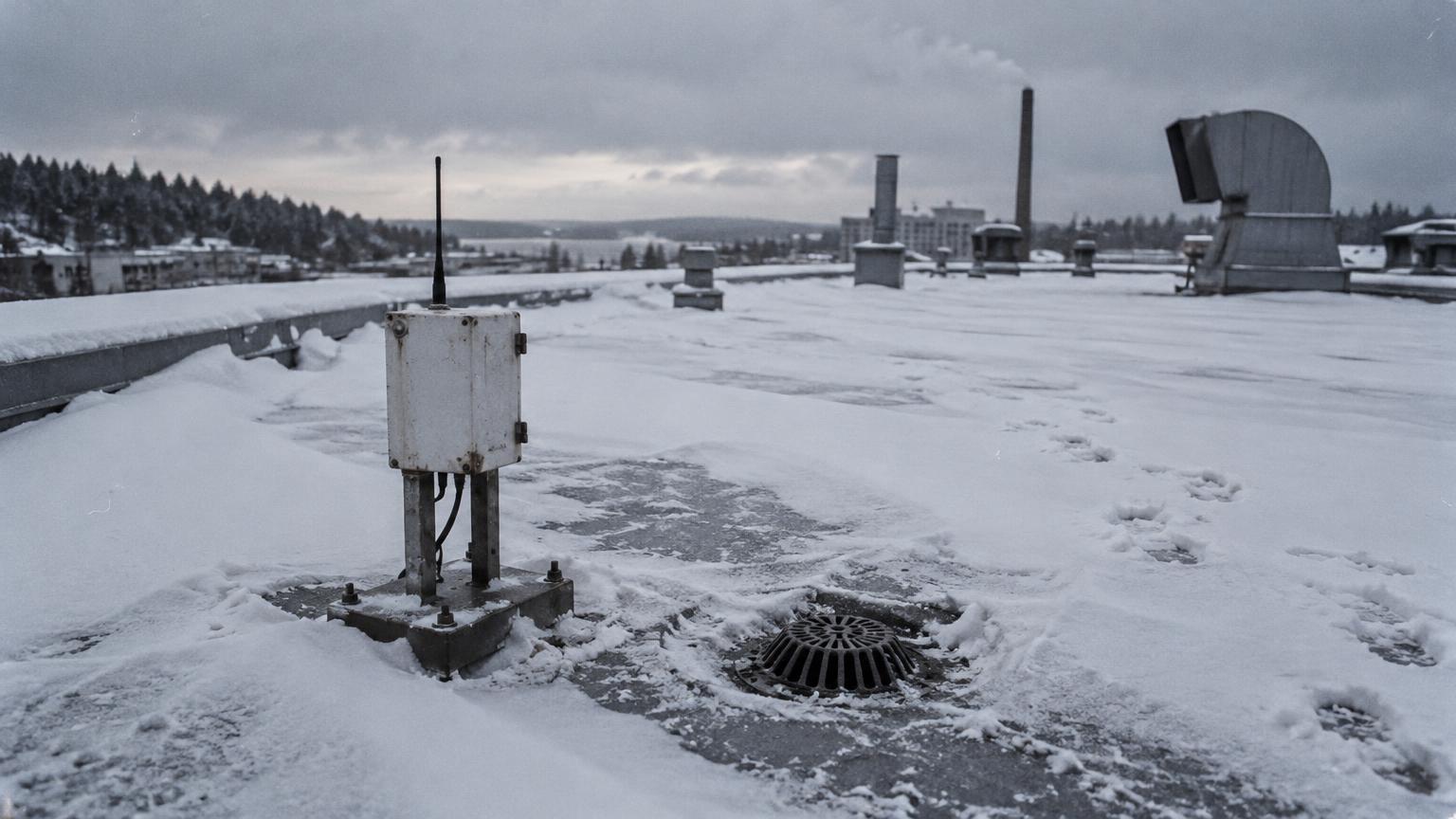

• Schneelastüberwachung: Erfassung der Schneelast auf Dächern und anderen Konstruktionen.
• Temperaturüberwachung: Kontrolle von Temperaturen in Gebäuden, Technikräumen und Kühlketten.
• Feuchtemessung: Überwachung geeigneter Messpunkte in Gebäuden und Industrieanlagen.
• Bauwerksüberwachung: Erfassung von Neigungsänderungen und anderen Bewegungen mit kompatiblen Sensoren.
• Energiemessung: Übertragung von Strom-, Wasser- oder Gasverbrauchsdaten, wenn die Messgeräte dies unterstützen.
• Smart City: Datenerfassung für Parkraummanagement, Beleuchtung und Umweltmessungen.
• Landwirtschaft: Überwachung von Boden- und Umgebungsbedingungen.

Für die Überwachung tragender Konstruktionen können beispielsweise ein Gateway und passende Sensoren gemeinsam eingesetzt werden. Ergänzend lassen sich je nach Projekt weitere Messverfahren integrieren, etwa ein NevoSens-Inklinometer zur Überwachung von Neigungsänderungen.

Ist ein LoRa-Gateway sicher?

Die Sicherheit hängt von der gesamten LoRaWAN-Installation ab. LoRaWAN unterstützt AES-128-basierte Sicherheitsmechanismen, die der Authentifizierung und dem Schutz der übertragenen Daten dienen.

Dabei werden Netzwerkkommunikation und Anwendungsdaten durch unterschiedliche Schlüssel und Sicherheitsfunktionen geschützt. In einer korrekt eingerichteten Lösung leitet das Gateway die Funkpakete weiter, ohne deshalb automatisch den Inhalt der verschlüsselten Anwendungsdaten lesen zu können.

Für einen sicheren Betrieb sollten Unternehmen außerdem:

• Geräte ordnungsgemäß registrieren und kryptografische Schlüssel schützen.
• Den Zugriff auf Gateway und Netzwerkserver beschränken.
• Firmware und Software aktuell halten.
• Die Verbindung zur Cloud-Plattform angemessen absichern.
• Den Netzwerkstatus überwachen und Ausfälle zeitnah erkennen.

Verschlüsselung ist ein wichtiger Bestandteil der Sicherheit, ersetzt aber weder eine sichere Konfiguration noch ein geeignetes Wartungs- und Zugriffskonzept.

Modbus und LoRa-Gateway: Wie funktioniert die Integration?

Modbus ist ein Kommunikationsprotokoll, das in vielen industriellen Anlagen und technischen Installationen verwendet wird. Mit kompatiblen Geräten lässt sich vorhandene Messtechnik in eine moderne Überwachungslösung integrieren.

Bei Modbus RTU erfolgt die Kommunikation häufig über eine RS-485-Schnittstelle. Ein dafür ausgelegtes Gerät kann die Messwerte auslesen und an ein übergeordnetes System weitergeben. Die weitere Übertragung kann je nach Systemarchitektur über LoRa, LoRaWAN oder eine andere unterstützte Verbindung erfolgen.

Das kann die Modernisierung bestehender Anlagen erleichtern, weil nicht zwingend sämtliche Messgeräte ersetzt werden müssen. Vor der Installation sollten jedoch die unterstützten Schnittstellen, Protokollvarianten und Integrationsmöglichkeiten geprüft werden.

Worauf sollte man bei der Auswahl eines LoRa Gateways achten?

Das passende Gateway richtet sich nach dem Einsatzort, den angeschlossenen Sensoren und den Anforderungen an die Datenübertragung. Vor der Auswahl empfiehlt es sich, diese Punkte zu prüfen:

1. Kompatibilität: Unterstützt das Gateway die verwendeten Sensoren und die benötigte Funktechnologie?
2. Reichweite: Wie weit liegen die Sensoren auseinander, und welche Hindernisse gibt es?
3. Kapazität: Wie viele Geräte senden Daten, und in welchen Intervallen?
4. Netzwerkanschluss: Wird Ethernet, WLAN oder Mobilfunk benötigt?
5. Integration: Sind Modbus, eine Cloud-Plattform oder andere Schnittstellen erforderlich?
6. Umgebung: Welche Anforderungen gelten für Temperaturbereich und Gehäuseschutz?
7. Betrieb und Sicherheit: Wie werden Updates, Zugriffsrechte und Kommunikationsausfälle gehandhabt?

Bei Anwendungen zur Schneelast- oder Bauwerksüberwachung sollte außerdem geklärt werden, wie das Gesamtsystem mit fehlenden Daten, Verbindungsabbrüchen und konfigurierten Warnschwellen umgeht.

Fazit

Ein LoRa-Gateway verbindet drahtlose IoT-Sensoren mit einem Netzwerkserver oder einer Cloud-Plattform. Es ermöglicht die Übertragung kleiner Datenmengen über größere Entfernungen und eignet sich deshalb für zahlreiche Überwachungsanwendungen in Gebäuden, Industrie und Infrastruktur.

LoRa stellt die Funktechnologie bereit, während LoRaWAN die Kommunikation im Netzwerk organisiert. Wie viele Sensoren ein Gateway bedienen kann und welche Reichweite erreichbar ist, hängt von den konkreten Funkbedingungen und der Systemkonfiguration ab.

Bei der Auswahl sollten vor allem Kompatibilität, Funkabdeckung, Sicherheitsanforderungen und die Eignung für den vorgesehenen Einsatz berücksichtigt werden.
