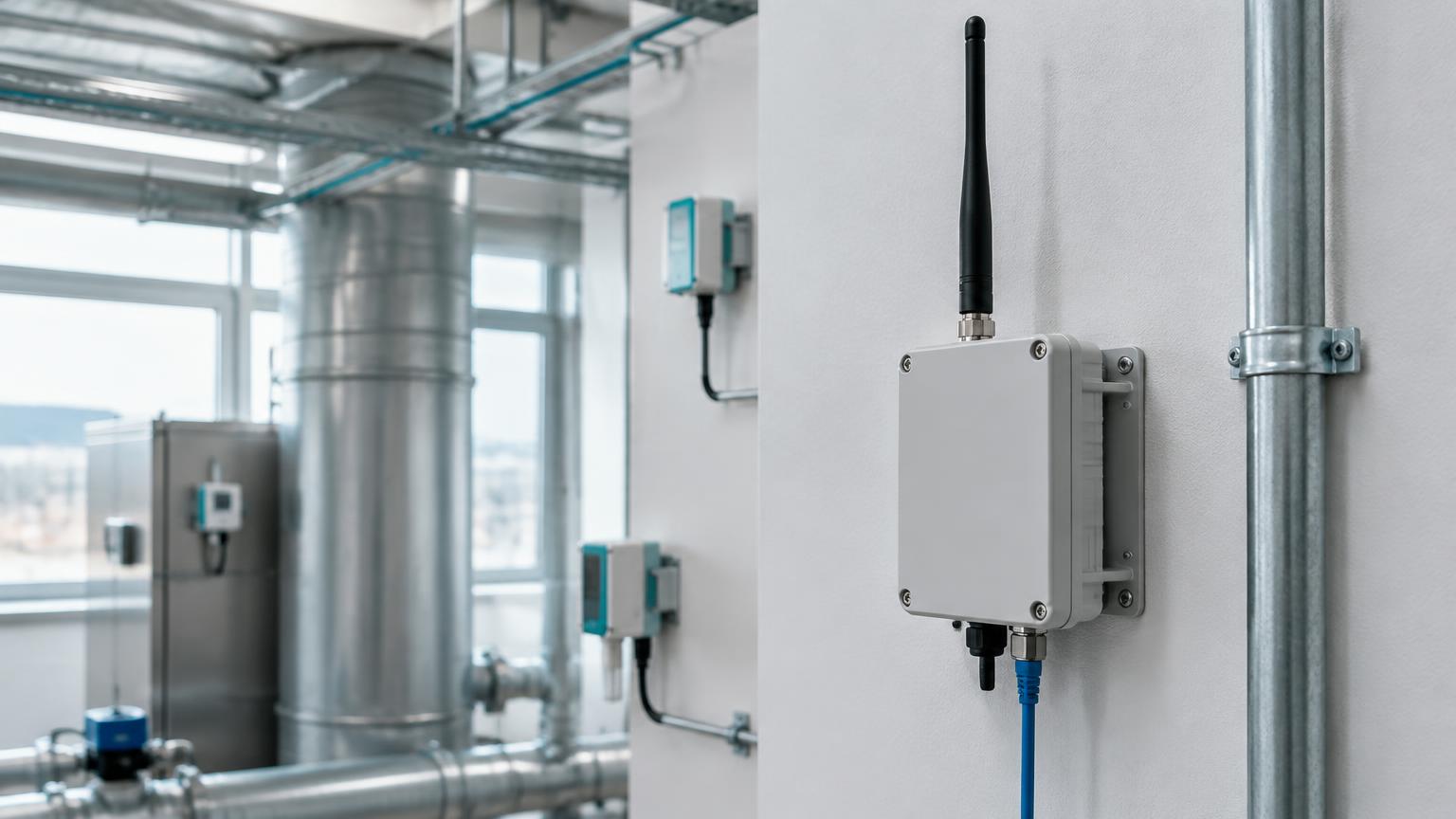

Vad är en LoRa Gateway och hur fungerar den?

En LoRa Gateway är en trådlös nätverksenhet som tar emot radiosignaler från sensorer och vidarebefordrar data till en nätverksserver eller molnplattform. Den fungerar som en länk mellan sensorerna som samlar in mätvärden och systemet som lagrar, analyserar och presenterar informationen.

LoRa Gateway används i många IoT-lösningar där sensorer behöver kommunicera över långa avstånd med låg energiförbrukning. Tekniken passar exempelvis för fastigheter, industriområden, energimätning och övervakning av snölast på tak.

Med en LoRa Gateway från NevoSens kan fastighetsägare och verksamheter ansluta kompatibla sensorer och integrera mätdata med NevoMesh molnplattform.

Vad är skillnaden mellan LoRa och LoRaWAN?

LoRa och LoRaWAN används ofta tillsammans, men de betyder inte samma sak.

LoRa är en radioteknik som möjliggör trådlös kommunikation över långa avstånd med låg energiförbrukning. Den används för att överföra små mängder data från sensorer och andra IoT-enheter.

LoRaWAN är ett kommunikationsprotokoll som bygger på LoRa och definierar hur enheter kommunicerar i nätverket. Det omfattar bland annat enhetshantering, meddelandeöverföring och säkerhetsfunktioner.

LoRa beskriver alltså den fysiska radiotekniken, medan LoRaWAN definierar hur kommunikationen hanteras i nätverket.

LoRa Alliance ansvarar för utvecklingen och standardiseringen av LoRaWAN-protokollet. Den öppna standarden gör det möjligt att bygga nätverk med kompatibla enheter från olika tillverkare, förutsatt att de stöder samma relevanta specifikationer och regionala inställningar.

Hur fungerar en LoRa Gateway?

En LoRa Gateway tar emot radiosignaler från sensorer och skickar vidare informationen till ett system som kan bearbeta den.

Kommunikationskedjan fungerar vanligtvis så här:

1. Sensorn samlar in data. Det kan handla om temperatur, luftfuktighet, lutning eller snölast på ett tak.
2. Sensorn skickar data trådlöst. Meddelandet överförs via LoRa-radio på en frekvens som är tillåten i den aktuella regionen.
3. Gatewayen tar emot radiosignalen. Den fungerar som en brygga mellan sensornätverket och den IP-baserade infrastrukturen.
4. Data skickas vidare. Gatewayen använder exempelvis Ethernet, Wi-Fi eller mobil uppkoppling, beroende på modell och installation.
5. Nätverksservern hanterar meddelandet. Den ansvarar bland annat för nätverksfunktioner, hantering av meddelanden och vidarebefordran av data.
6. Molnplattformen presenterar informationen. Beroende på systemet kan användaren se mätvärden, följa förändringar och få larm när definierade villkor uppfylls.

Gatewayens exakta funktioner beror på nätverksarkitekturen och den utrustning som används. I ett typiskt LoRaWAN-nätverk vidarebefordrar gatewayen radiopaket till nätverksservern, som hanterar den fortsatta kommunikationen.

Hur många sensorer kan en LoRa Gateway hantera?

En LoRa Gateway kan ta emot meddelanden från många sensorer, men det finns ingen universell gräns som gäller för alla installationer.

Den praktiska kapaciteten beror bland annat på:

• Hur ofta sensorerna skickar data
• Hur stora meddelandena är
• Vilka datahastigheter och spridningsfaktorer som används
• Hur många radiokanaler som är tillgängliga
• Hur radiosignalerna fördelas i området
• Gatewayens hårdvara och nätverkskonfiguration.

En installation där sensorer skickar små mätvärden med längre intervall belastar normalt nätverket mindre än en installation där många enheter skickar stora mängder data samtidigt.

Därför bör antalet sensorer dimensioneras utifrån den faktiska användningen, inte enbart utifrån gatewayens teoretiska kapacitet.

Hur långt räcker en LoRa Gateway?

Räckvidden för en LoRa Gateway varierar beroende på installationsmiljö och radiotekniska förutsättningar.

Följande faktorer påverkar täckningen:

• Avståndet mellan sensorn och gatewayen
• Antennens placering och egenskaper
• Byggnader, väggar och andra hinder
• Terräng och höjdskillnader
• Radiostörningar
• Vald datahastighet och spridningsfaktor
• Tillåten sändningseffekt och regionala frekvensregler.

Utomhus med fri sikt kan kommunikationen nå flera kilometer. I tätbebyggda områden eller inne i byggnader kan räckvidden vara betydligt kortare.

En högre spridningsfaktor kan förbättra möjligheten att ta emot svaga signaler, men innebär vanligtvis lägre datahastighet och längre sändningstid.

För att säkerställa stabil kommunikation bör täckningen testas på den faktiska installationsplatsen.

Ska du välja en inomhus- eller utomhusgateway?

Valet beror på var sensorerna är placerade, hur stor yta som ska täckas och vilka miljökrav installationen har.

Inomhusgateway

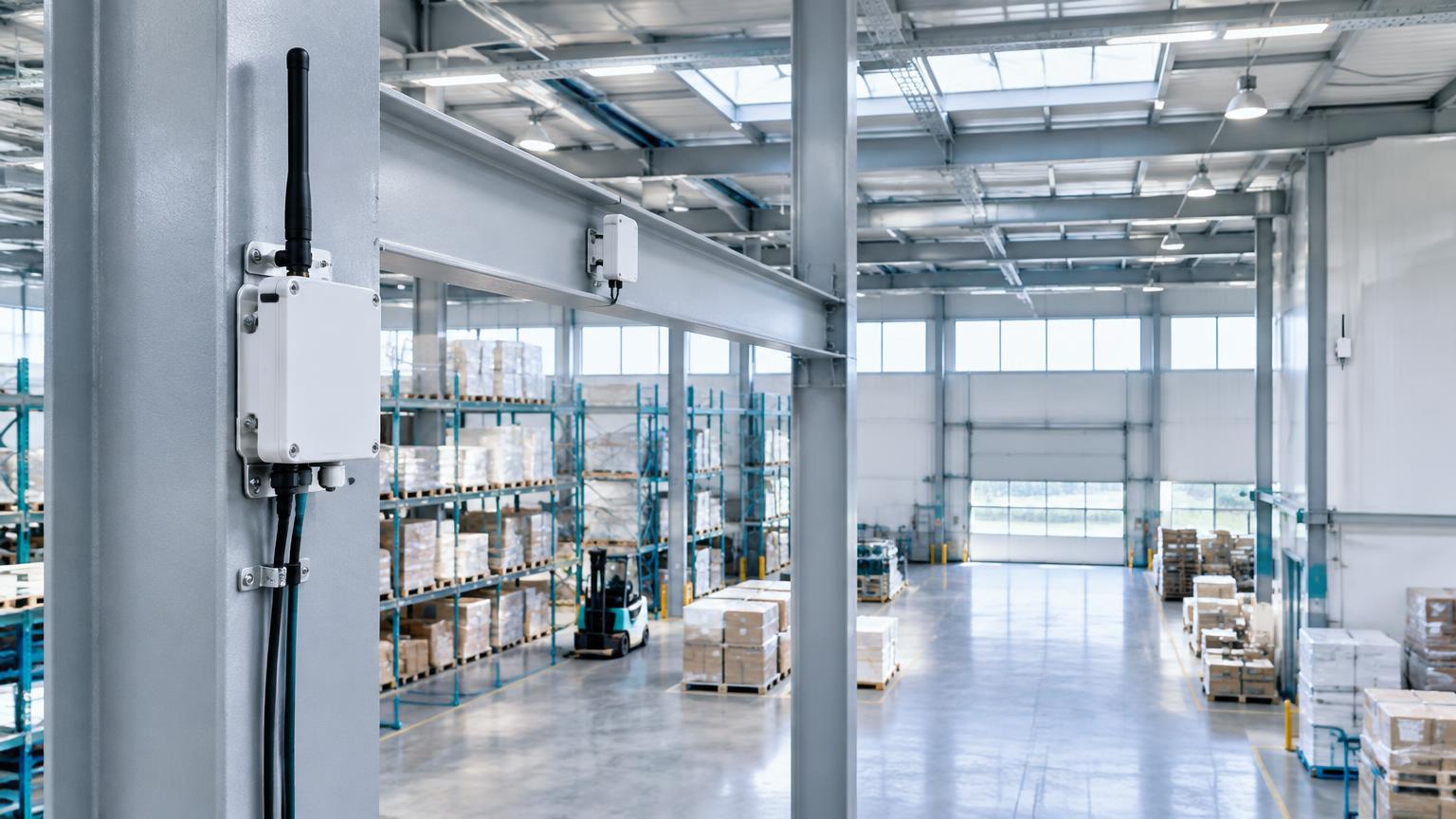

En inomhusgateway passar ofta i fastigheter, teknikutrymmen och industrilokaler där sensorerna finns i samma byggnad eller i närliggande utrymmen.

Fördelarna kan vara:

• Enkel installation
• Tillgång till befintlig strömförsörjning och nätverksanslutning
• Skydd mot direkt nederbörd
• Smidig placering i teknikutrymmen.

Tjocka betongväggar, metallkonstruktioner och flera våningsplan kan påverka radiosignalen. Gatewayns placering behöver därför väljas med hänsyn till sensorernas positioner.

Utomhusgateway

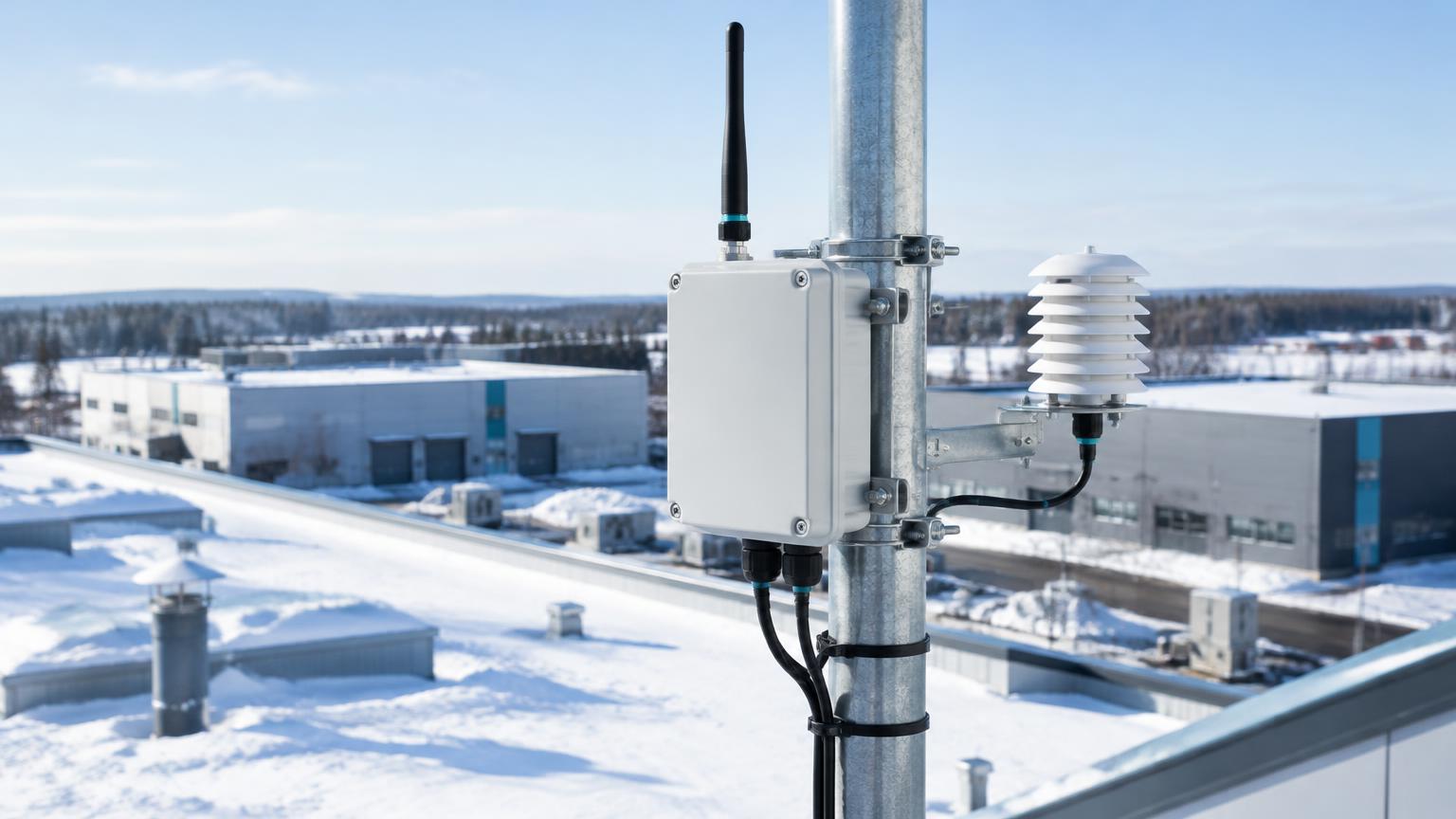

En utomhusgateway passar för installationer där sensorerna är utspridda över större områden, exempelvis inom industri, jordbruk och infrastruktur.

Vid val av modell bör du kontrollera:

• Kapslingsklass och väderskydd
• Tillåtet temperaturområde
• Skydd mot fukt och kondens
• Antennplacering
• Strömförsörjning
• Tillgänglig nätverksanslutning, exempelvis Ethernet eller mobil uppkoppling.

En utomhusgateway behöver inte alltid använda mobil uppkoppling. Valet mellan Ethernet, Wi-Fi och mobil kommunikation beror på vilka anslutningar som finns på installationsplatsen.

Publik eller privat LoRa Gateway?

En publik och en privat LoRaWAN-installation skiljer sig främst åt genom hur nätverket drivs och administreras.

Publikt LoRaWAN-nätverk

Ett publikt nätverk drivs av en operatör eller nätverksorganisation. Sensorerna kommunicerar via tillgänglig täckning från det aktuella nätverket.

Det kan passa när:

• Det redan finns tillräcklig täckning
• Du vill minska behovet av egen nätverksinfrastruktur
• Applikationen kan använda nätverkets tillgängliga tjänster
• Operatörens villkor motsvarar verksamhetens krav.

Täckning, tillgänglighet och databehandling beror på nätverksleverantören och det aktuella abonnemanget eller tjänsteupplägget.

Privat LoRaWAN-nätverk

Ett privat nätverk innebär att organisationen själv ansvarar för, eller har särskild kontroll över, gatewayen och nätverksinfrastrukturen.

Det kan vara lämpligt när:

• Du behöver täckning på en specifik fastighet
• Du vill styra nätverkets konfiguration
• Du behöver kontroll över drift och underhåll
• Du har särskilda krav på datahantering och tillgänglighet
• Du vill kunna anpassa infrastrukturen efter verksamhetens behov.

Ett privat nätverk är inte automatiskt säkrare i alla avseenden. Säkerheten beror även på konfiguration, åtkomstkontroll, nyckelhantering, uppdateringar och hur den bakomliggande plattformen drivs.

För fastighetsövervakning och industriella tillämpningar bör valet baseras på krav på täckning, säkerhet, tillgänglighet och drift.

Vad används en LoRa Gateway till?

LoRa Gateways används i IoT-lösningar där trådlösa sensorer behöver överföra små mängder data med låg energiförbrukning.

Vanliga användningsområden är:

• Snölastövervakning: Mätning av förändringar i belastningen på tak och andra konstruktioner.
• Temperaturövervakning: Uppföljning av temperatur i byggnader, teknikutrymmen och lager.
• Fuktövervakning: Mätning av fukt i byggnadskonstruktioner och andra miljöer.
• Lutningsövervakning: Insamling av data för att följa rörelser eller förändringar i konstruktioner.
• Energimätning: Överföring av mätvärden från kompatibla energi- och förbrukningsmätare.
• Smart City: Anslutning av sensorer för exempelvis miljömätning och infrastruktur.
• Jordbruk: Insamling av data om markförhållanden och lokala klimatförhållanden.

Tekniken är särskilt användbar när det är opraktiskt eller kostsamt att dra kablar till varje sensor.

Är en LoRa Gateway säker?

Säkerheten beror på vilken kommunikationsteknik och nätverksarkitektur som används.

I LoRaWAN ingår säkerhetsfunktioner som bygger på kryptografiska nycklar och AES-128-kryptering. Protokollet skiljer mellan nätverksrelaterad säkerhet och skydd av applikationsdata.

En gateway i en vanlig LoRaWAN-arkitektur fungerar i huvudsak som en brygga som vidarebefordrar radiopaket. Den hanterar inte själv all avkryptering och bearbetning av applikationsdata.

För en säker installation är det viktigt att även:

• Skydda gatewayens administrationsgränssnitt
• Använda stark autentisering där det stöds
• Hålla programvara och firmware uppdaterade
• Hantera kryptografiska nycklar på ett säkert sätt
• Begränsa obehörig åtkomst till nätverket
• Skydda molnplattformen och dess användarkonton.

Kryptering är en viktig del av säkerheten, men den ersätter inte säker konfiguration och löpande underhåll.

Hur fungerar Modbus tillsammans med en LoRa Gateway?

Modbus är ett kommunikationsprotokoll som används inom industriell automation och för mätutrustning.

En lösning med Modbus-stöd kan göra det möjligt att integrera befintlig utrustning med en modernare plattform för datainsamling.

Beroende på gatewayens funktioner kan integrationen exempelvis omfatta:

1. En mätare eller enhet samlar in data.
2. Gatewayen eller en ansluten styrenhet läser informationen via ett kompatibelt Modbus-gränssnitt.
3. Data omvandlas eller vidarebefordras enligt den aktuella lösningens konfiguration.
4. Informationen skickas till ett överordnat system för lagring och analys.

Modbus RTU används ofta via seriella gränssnitt som RS-485, medan Modbus TCP använder Ethernet-baserad kommunikation.

Det är viktigt att kontrollera vilka Modbus-varianter, gränssnitt och integrationsfunktioner den valda gatewayen faktiskt stöder. En gateway med LoRaWAN-stöd har inte automatiskt inbyggt stöd för Modbus.

Hur väljer du rätt LoRa Gateway?

Rätt gateway beror på både sensorerna och miljön där systemet ska användas.

Innan du väljer utrustning bör du kontrollera följande:

1. Kompatibilitet: Stöder gatewayen sensorerna och det protokoll som installationen använder?
2. Täckning: Kan gatewayen kommunicera stabilt med samtliga sensorer?
3. Anslutning: Behöver installationen Ethernet, Wi-Fi eller mobil uppkoppling?
4. Miljö: Ska gatewayen installeras inomhus eller utomhus?
5. Kapacitet: Hur ofta skickar sensorerna data, och hur många enheter ska anslutas?
6. Säkerhet: Vilka krav finns på autentisering, kryptering och åtkomstkontroll?
7. Integration: Behöver systemet stöd för Modbus eller en särskild molnplattform?
8. Underhåll: Hur hanteras firmwareuppdateringar, felsökning och driftövervakning?

Genom att utgå från dessa krav blir det lättare att välja en lösning som fungerar både i den nuvarande installationen och när systemet byggs ut.

Sammanfattning

En LoRa Gateway tar emot radiosignaler från sensorer och vidarebefordrar information till ett nätverk eller en molnplattform. Den gör det möjligt att samla in data från många typer av IoT-enheter utan att varje sensor behöver en egen kabelanslutning.

Räckvidd och kapacitet beror på bland annat installationsmiljö, radiokonfiguration och hur ofta sensorerna skickar data. Valet mellan inomhus- och utomhusgateway samt publik och privat nätverkslösning beror på verksamhetens krav.

För fastighetsägare och industriella verksamheter kan en lämplig gateway skapa grunden för övervakning av exempelvis snölast, temperatur, fukt och energiförbrukning. Det viktigaste är att välja utrustning som är kompatibel med sensorerna, nätverket och den plattform som ska hantera mätdata.
